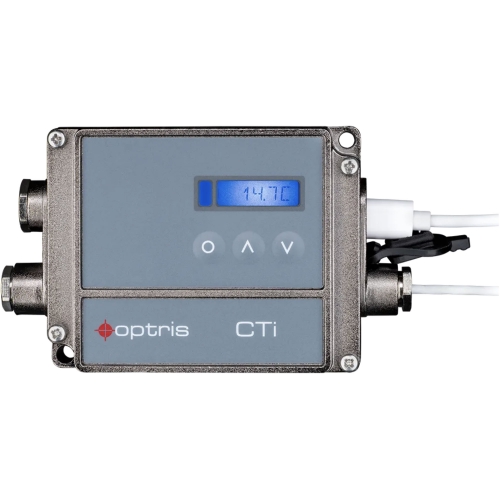

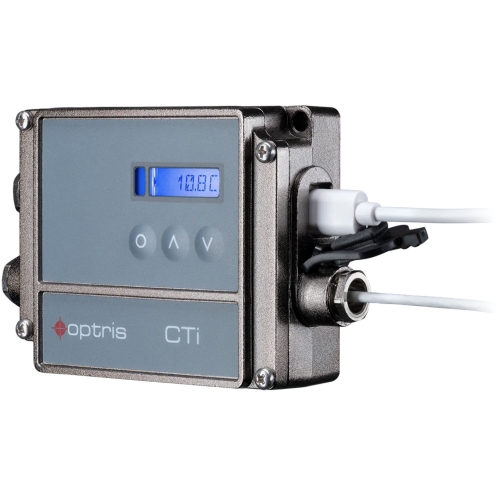

CTi LT
Compacte industriële infraroodpyrometer
Prijs op aanvraag
De pyrometers uit de Optris CTi LT serie zijn voorzien van een de kleinste infrarood sensorkoppen ter wereld met een optische resolutie tot 22:1 en een spectrale bandbreedte van 8-14 µm.
- Productbeschrijving
- Extra informatie
- Downloads
-
De pyrometers uit de Optris CTi LT-serie zijn voorzien van één van 's werelds kleinste infraroodsensorkoppen met een optische resolutie tot 22:1 en een spectrale bandbreedte van 8-14 µm, ideaal voor objecten met een hoge emissiegraad, zelfs bij lage temperaturen. Met een breed temperatuurbereik van -50 °C tot 1050 °C blinken de CTi LT-pyrometers uit in het meten van niet-reflecterende objecten. Dankzij hun robuuste ontwerp kunnen ze zonder extra koeling worden gebruikt bij temperaturen tot 180 °C, waardoor ze optimaal geschikt zijn voor omgevingen met hoge temperaturen. Ze zijn ontworpen in Duitsland en bieden nauwkeurige contactloze temperatuurmetingen met analoge en digitale uitgangen voor naadloze integratie in machines. Optionele accessoires, waaronder een montage steun, vizier, close-focus lens en luchtzuivering, verbeteren de functionaliteit en zorgen voor veelzijdigheid in industriële toepassingen.
Kenmerken
• Temperatuurbereik: -50 °C tot 1050 °C
• Spectraal bereik: 8 tot 14 µm
• Responstijd: 115 ms (90% energie)
• Hoge omgevingstemperatuur tot 180 °C
• Hogere afstand-tot-spotverhouding tot 22:1
• Uniek thermisch schokbestendig ontwerp voor de beste herhaalbaarheid en nauwkeurigheid -
General Specifications Environmental rating IP 65 (NEMA-4) Ambient temperature1) –20 °C ... 180 °C (120°C for LT02) (sensing head)
–20 °C ... 85 °C (electronics)Storage temperature –40 °C ... 180 °C (120°C for LT02) (sensing head)
–40 °C ... 85 °C (electronics)Operating air humidity range 10 – 95 %, non condensing Vibration (sensor) IEC 60068-2-6 (sinus shaped)
IEC 60068-2-64 (broadband noise)Shock (sensor) IEC 60068-2-27 (25G and 50 G) Weight 40 g (sensing head) / 420 g (electronics) Electrical SpecificationsOutput / analog0 / 4 – 20 mA, 0 – 5 / 10 V, thermocouple K, alarmOutput / alarm24 V / 50 mA (open collector)Relay outputs (optional)2 x 60 V DC/ 42 V ACrms; 0.4 A; optically isolatedDigital interfacesbuilt-in USB-interface,
Optional: EtherNet/IP, Profinet, Ethernet TCP/IP/ Modbus TCP, Modbus RTU, RS485, RS232 or relay outputs (2 x optically isolated)Output impedancesmA max. 500 Ω (with 8 – 36 V DC)
mV min. 100 kΩ load impedance
thermocouple 20 ΩI/O Pins (3x)flexible programming as in- or output:
external emissivity adjustment, ambient temperature
compensation, uncommitted value, trigger
(reset of hold functions), alarm output (open
collector 24 V/ 50 mA)Cable length1 m (standard), 3 m, 8 m, 15 mPower Supply8 – 36 V DC / 1.2WMeasurement specificationsMeasuring Temperature range
(scalable via programming keys or software / App)-50 °C … 650 °C (LT02)
-50 °C … 800 °C (LT15)
-50 °C … 1050 °C (LT22)Spectral range8 – 14 μmOptical resolution (90 % energy)22:1
15:1
2:1Smallest spot size0.6 mm @ 10 mm (with LT22 + CF lens)Measurement uncertainty 2), 3), 4), 5), 7)±1 % or ±1 °CRepeatability2), 3), 4), 5), 7)±0.2 °C or ± 0.1 % (LT02)
±0.1 °C or ± 0.1 % (LT15)
±0.15 °C or ± 0.1 % (LT22)Temperature resolution (display)0.1 KNETD (typically) 4), 5), 6), 7)25 mK (LT 02 & LT 15)
35 mK (LT 22)Response time (90%)40 ms (LT02)
115 ms (LT15 & LT22)Emissivity/ Gain
(adjustable via programming keys or software / App)0.05 – 1.100Transmissivity/ Gain
(adjustable via programming keys or software / App)0.05 – 1.100 Signal processing (parameter adjustable via programming keys or software / App)Peak hold, valley hold, average; extended hold function with threshold and hysteresisSoftware / AppOptris CompactPlus Connect / IR Mobile App1) The LCD displays capacity may be limited at ambient temperatures below 0 °C
2) Whichever is greater
3) T obj >0 °C
4) ε = 1
5) Response time = 200ms
6) T obj = 25 °C
7) at ambient temperature 23 ± 5 °C -
Documents:
Filename Upload date Size Optris CTi LT Datasheet 2025.11.28 0.8 MB Optris CTi LT Manual 2025.11.28 2.3 MB
