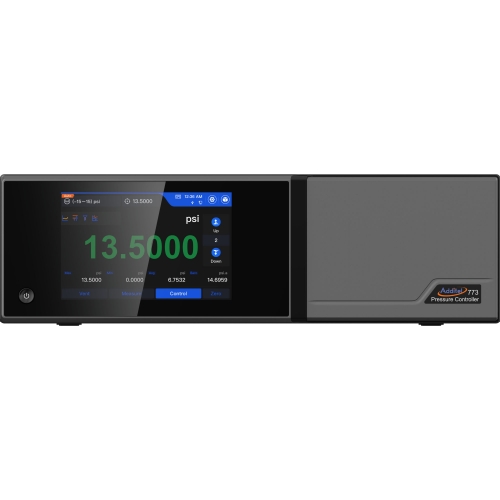

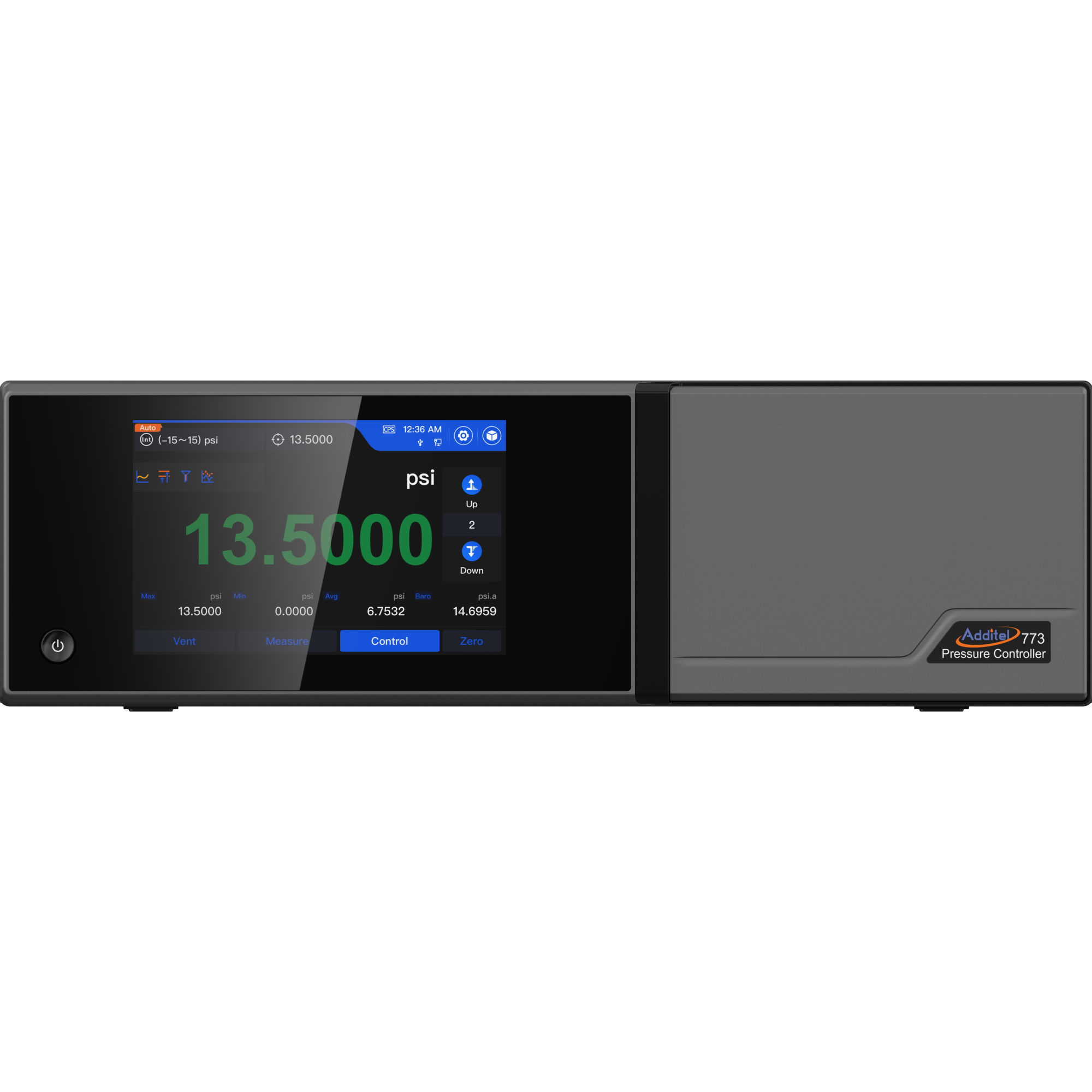

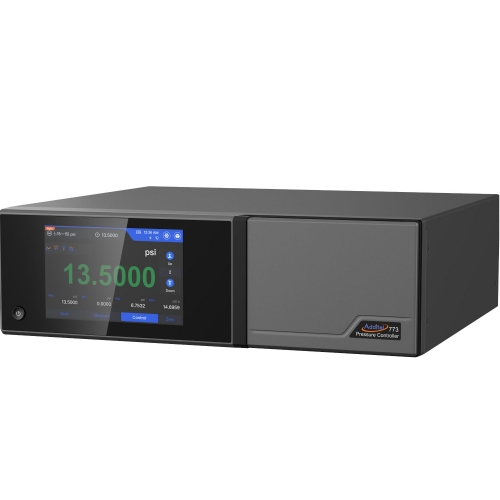

Additel 773
Pressure Controller
Prijs op aanvraag
Deze modulaire drukregelaars combineren geavanceerde regel-/meettechnologie, modulair ontwerp en gebruiksvriendelijke functies.
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
Deze modulaire drukregelaars combineren geavanceerde regel-/meettechnologie, modulair ontwerp en gebruiksvriendelijke functies. De Additel 773-controller serie is geoptimaliseerd voor lage druk kalibraties door gebruik te maken van Additels beproefde lagedruk pomptechnologie in combinatie met besturingsmogelijkheden die een revolutie teweegbrachten in de industrie, zoals te zien is in het bekende draagbare model ADT760. Voor gebruikers die geautomatiseerde productie, testen en kalibratie nodig hebben, heeft Additel de werklast gedekt met deze drukregelaars. De ADT773 kan snel worden uitgerust met twee regelmodules en één barometrische referentiemodule om een breed drukbereik te dekken.
• Drukbereik van -380 inH2O (-0,95 bar) tot 2.500 inH2O (7 bar)
• Twee verwijderbare interne drukmodules
• 0,02% FS-nauwkeurigheid
• Regelstabiliteit van 0,003% FS
• Ultrasnelle drukopwekking en -regeling
• Optionele luchtdrukmodule
• Ingebouwde drukverschilpomp
• Groot 7" kleuren-touchscreen
• Modulair ontwerp voor eenvoudig onderhoud, waardoor downtime op locatie aanzienlijk wordt verminderd
• Emulatie mode
Modellen:
ADT773-LLP
De Additel 773-LLP is ontworpen voor lagedrukcalibratie van -380 tot 400 inH₂O (-13,5 tot 14,5 psi | -0,95 tot 1 bar). Dit apparaat heeft selecteerbare modules die beschikbaar zijn met een nauwkeurigheid van 0,01% FS of 0,02% FS, of 0,05% FS voor DP2- en DP5-modules en 0,02% FS voor DP10-modules. Alle metingen kunnen worden uitgevoerd in differentiële- of overdruk.
ADT773-D
De Additel 773-D is ontworpen voor lagedruk kalibratie van -380 tot 2500 inH₂O (-13,5 tot 100 psi | -0,95 tot 7 bar). Dit apparaat heeft selecteerbare modules beschikbaar met een nauwkeurigheid van 0,01% FS of 0,02% FS. Alle metingen kunnen worden uitgevoerd in differentiële- of overdruk.Applicaties Afbeeldingen van Aditel 773's functionaliteit Snel wisselen van drukmodules (30 seconden)

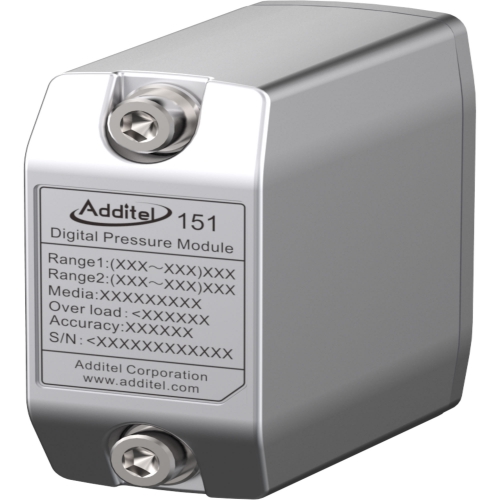

De 151 drukregelmodules van Additel kunnen binnen 30 seconden of minder worden geïnstalleerd of vervangen. Open eenvoudig de bovenrand van de cabine om deze te openen. Terwijl de deur opengaat, laat de controller automatisch de druk ontsnappen, waardoor de ADT151-modules veilig kunnen worden verwijderd en geïnstalleerd.
20% Druk stappen binnen 10 seconden
In het proces van efficiënte en snelle end-of-line testen en verificatie en kalibratie stellen bedrijven strenge eisen aan de snelheid van drukregelaars. ADT773 maakt gebruik van professionele besturingstechnologie om de besturingssnelheid en besturingsstabiliteit effectief te verbeteren.
Luchtdrukregelaar: regelresponstijd (typisch) ≤10S, regelstabiliteit (typisch) ≤±(0.001~0.003)
Ingebouwde pomp
De Additel 773 wordt geleverd met een geïntegreerde interne lagedrukpomp die gebruikers een kant-en-klare oplossing biedt voor drukkalibratiewerk. De pompontwerpen van Additel zijn bekend en betrouwbaar. Ze zijn niet alleen snel, maar bieden ook de beste controle en stabiliteit in hun klasse. In feite hebben de geautomatiseerde pompen in andere Additel-modellen een revolutie teweeggebracht in de industrie.

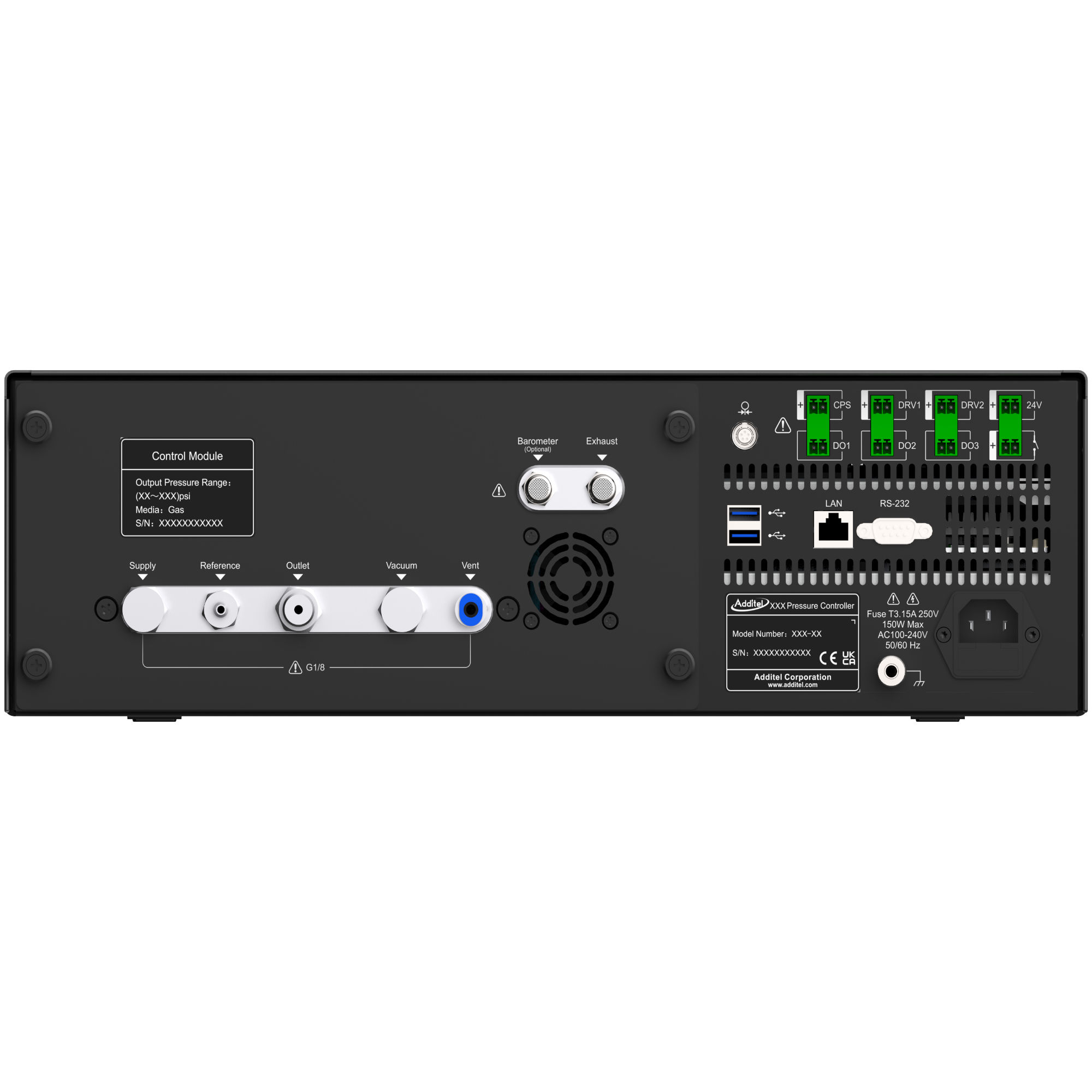

Externe aandrijvingsklepregeling
De ADT773-controller biedt klepregeling voor maximaal 3 externe kleppen. Een van de kanalen is voor ons bestemd om het besmettingspreventiesysteem (CPS) te controleren, dat helpt om mediabesmetting te voorkomen. De resterende twee kanalen kunnen worden gebruikt om externe vacuümpompen of externe isolatiekleppen aan te sturen voor meer flexibiliteit en compatibiliteit voor individuele situaties.

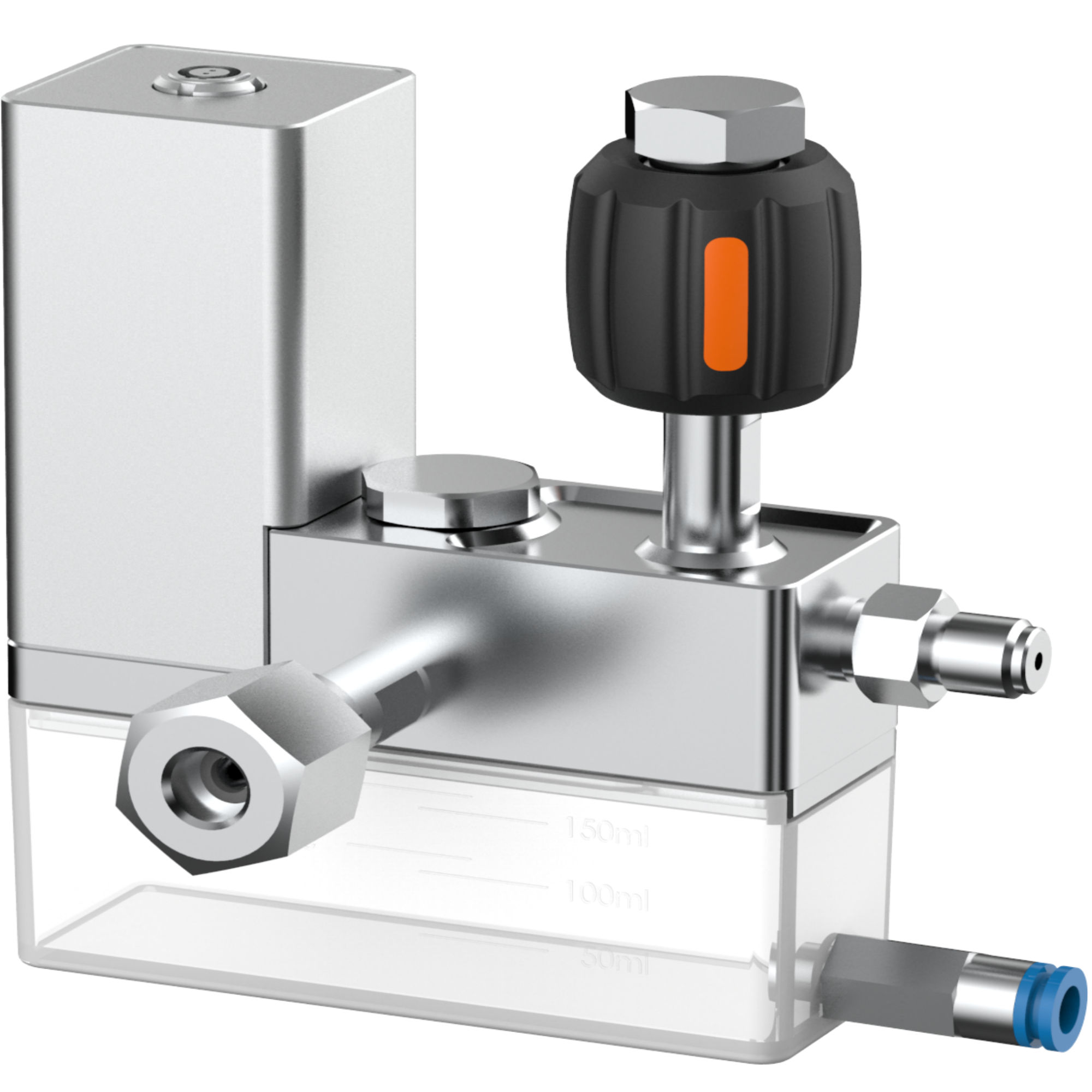

Contamination Prevention System (CPS), verlengt het onderhoud van de controller
Kalibratie van DUT's (devices under test) introduceert vaak verontreinigingen in een kalibratiesysteem. Verontreinigingen kunnen verstoppingen veroorzaken in kleppen, leidingen en filters. Additel heeft een kant-en-klare oplossing bij de ADT773 geleverd om deze zorgen te verminderen en de duurzaamheid en betrouwbaarheid te verbeteren bij het kalibreren van apparaten van klanten. Het gebruik van een automatisch vloeistofuitlaatsysteem en integratiefirmware om spoelingen tussen drukcycli mogelijk te maken om de kans op het inbrengen van verontreinigingen in het systeem verder te verminderen.
-
[1] The minimum negative pressure limit is given based on the atmospheric pressure value of 1 bar.
Specification ADT773-LLP ADT773-D Max Pressure Range [1] 400 inH2O (14.5 psi, 1 bar) 2,800 inH2O (100 psi, 7 bar) Min Pressure Range -380 inH2O (-13.5 psi, -0.95 bar) Precision[2] 0.004% FS or 0,007% FS selectable
0,02% FS for DP2, DP5
0,01% FS for DP100.004% FS or 0,007% FS selectable Accuracy[3] 0.01% FS or 0,02% FS selectable
0,05% FS for DP2, DP5
0,02% FS for DP100.01% FS or 0,02% FS selectable Control Stability[4] < 0.003% FS, typically 0.001% FS Control Response Time[5] < 10 Seconds Pressure Type Low Differential Pressure Internchangeable Pressure Module Bays 2 Max Pressure Control Range of Internal Module (-400 ~ 400) inH2O / (-2.5 ~ 2.5) mbar (-400 ~ 2,800) inH2O / (-1 ~ 1) bar Min Pressure Control Range of Internal Module (-1~1) inH2O / (-2.5~2.5) mbar (-60~60) inH2O / (-150~150) mbar Range Switching Mode Fixed or Auto Supply Source Built-in air pump Control Mode Fast, standard or custom Maximum Overshoot < 1%FS Maximum Load Volume 500 mL Contamination Prevention System (CPS) Optional Pressure Port 6mm Festo 1/4 BSP M Port Filter[6] Support
[2] Precision: the error components includes linearity, hysteresis, repeatability, resolution, and temperature compensation.
[3] Accuracy: the error components includ linearity, hysteresis, repeatability, resolution, reference standard measurement uncertainty, annual drift, temperature compensation, K=2.
[4] The control stability is 0.003%FS or 0.05Pa, which is greater.
[5] The air pressure is tested under the condition of external load volume 50 mL, 20% step, and the time to reach 0.005% FS stability.
[6] All pressure ports are installed with 40~100μm filters.
Internal Module Specifications
The following tables provide information regarding our ADT151 modular pressure sensors that are designed to easily mount in the front bays of the ADT773 Pressure controller. Our differential pressure (DP) module accuracy specifications include linearity, hysteresis, repeatability, temperature compensation and annual drift. The DP style gauges can be zeroed by the controller from time to time to mitigate the effect of zero drift. The specifications are valid from 15°C~35°C. We recommend that these pressure models be calibrated annually.
[1] The overload pressure of all pressure modules is 150%FS, and the burst pressure of modules: DP20 / DP 10 / DP5 / DP2: 100mbar, DP100 / DP40 /DP30:1000mbar, DP400/DP300 / DP200 / DP150: 4000 mbar.Differential Pressure Module for ADT773 Series Model
Differential PressureMeasurement
TypeMediaPrecision[3](%FS)Accuracy[2][4]
% FS)Burst
PressureStatic
Pressure
RangeSuggested
Controller
Compatibility1st range[1] 2nd range ADT151-XX-DP2.8K (-400~2800) inH2O
(-1000~7000) mbar(-400~1500) inH2O
(-1000~3500) mbarDP G 0.004(0.007)0.01(0.02)10000 mbar 1MPa ADT773-D ADT151-XX-DP2K (-400~2000) inH2O
(-1000~5000) mbar(-400~1500) inH2O
(-1000~3500) mbarDP G 0.004
(0.007)0.01
(0.02)10000 mbar1MPa ADT773-D ADT151-XX-DP1K (-400~1000) inH2O
(-1000~2500) mbar(-400~400) inH2O
(-1000~1000) mbarDP G 0.004(0.007)0.01(0.02)10000 mbar 1MPa ADT773-D ADT151-XX-DP800 (-400~800) inH2O
(-1000~2000) mbar(-400~400) inH2O
(-1000~1000) mbarDP G 0.004
(0.007)0.01
(0.02)10000 mbar1MPa ADT773-D ADT151-XX-DP400 (-400~400) inH2O
(-1000~1000) mbar(-200~200) inH2O
(-500~500) mbarDP G0.004
(0.007)0.01
(0.02)4000 mbar1MPa ADT773-LLP
ADT773-DADT151-XX-DP300 (-300~300) inH2O
(-700~700) mbar(-150~150) inH2O
(-350~350) mbarDP G0.004
(0.007)0.01
(0.02)4000 mbar400kPa ADT773-LLP
ADT773-DADT151-XX-DP200 (-200~200) inH2O
(-500~500) mbar(-150~150) inH2O
(-350~350) mbarDP G0.004
(0.007)0.01
(0.02)4000 mbar400kPa ADT773-LLP
ADT773-DADT151-XX-DP150 (-150~150) inH2O
(-350~350) mbar(-100~100) inH2O
(-250~250) mbarDP G0.004
(0.007)0.01
(0.02)4000 mbar400kPa ADT773-LLP
ADT773-DADT151-XX-DP100 (-100~100) inH2O
(-250~250) mbar(-60~60) inH2O
(-150~150) mbarDP G0.004
(0.007)0.01
(0.02)1000 mbar100kPa ADT773-LLP
ADT773-DADT151-XX-DP40 (-40~40) inH2O(-100~100) mbar(-30~30) inH2O
(-75~75) mbarDPG 0.004(0.007)0.01(0.02)1000 mbar100kPaADT773-LLP ADT151-XX-DP30 (-30~30) inH2O
(-75~75) mbar(-20~20) inH2O
(-50~50) mbarDP G0.004
(0.007)0.01
(0.02)1000 mbar 100kPa ADT773-LLP ADT151-XX-DP20[5] (-20~20)inH2O
(-50~50)mbar(-10~10) inH2O
(-25~25)mbarDP G0.004
(0.007)0.01
(0.02)100 mbar 60kPa ADT773-LLP ADT151-XX-DP10[5] (-10~10) inH2O
(-25~25) mbar(-5~5) inH2O
(-10~10) mbarDP G0.01 0.02100 mbar 60kPa ADT773-LLP ADT151-XX-DP5[5] (-5~5) inH2O
(-10~10) mbar(-2~2) inH2O
(-5~5) mbarDP G0.020.05 100 mbar 60kPa ADT773-LLP ADT151-XX-DP2[5] (-2~2) inH2O
(-5~5) mbar(-1~1) inH2O
(-2.5~2.5) mbarDP G0.020.05 100 mbar 60kPa ADT773-LLP
[2] FS specification applies to the span of the range.
[3] Precision: the error components include linearity, hysteresis, repeatability, resolution, and temperature compensation.
[4] Accuracy: the error components include linearity, hysteresis, repeatability, resolution, reference standard measurement uncertainty, annual drift, temperature compensation, K=2.
[5] Recommended calibration period 180 days.Barometric Specifications Model [1] Absolute Pressure Range Accuracy ADT151-BP (60~110) kPa ±22 Pa ADT151-BPH (60~110) kPa ±10 Pa [1] Additel 773 controller can be equipped with a barometric pressure module. After inserting the barometric pressure module, the contoller can be toggled to and from gauge and absolute pressure units.
General Specifications Specification Description Power Requirements Power supply: AC100~240 V, 50/60 Hz Fuse: T3.15A 250V AC Maximum Power consumption: 150W Size /Weight Chassis Size: 440(W)×133(H)×380(D) mm Rack Mount Dimensions: 3U-19” rack, Horizontal Direction Chassis weight: 17.6 kg Pressure module weight: 0.4 kg Environment Operating Ambient: 10°C ~50°C Storage Temperature: -20°C ~70°C Operating humidity: 5%RH~95%RH, non-condensing Altitude (Operation): <2000 m Ingress Protection: IP20, Indoor use only Vibration level: 2 G Impact intensity: 4 G Warmup Time: 15 minutes Machine drop weight: 250 mm Conformity CE, UKCA Communications RS232, USB-A*2, LAN Based on USB, WIFI, Bluetooth, GPIB, Mouse, Keyboard and other peripheral components can be expanded. SCPI Command set is compatible with ADT780, PACE5000/6000, DRUCK DPI520, user customizable External drive valve port 3-channel external drive valves, green terminal connector with lock Maximum driving ability 24 V / 12 W, 30 V max port withstand pressure One channel assigned to the Fluid exhaust system, the remaining 2 channels,users can be used to control the external vacuum pump and external isolation valve I/O Alarm port 3-channel, green terminal connector with a lock Volt-Free No/Nc relay, the maximum 24 V / 0.5 A current-carrying capacity, 30V max Pressure switch test port One channel, green terminal connector with lock Maximum load 24 V / 0.1 A 30 V max Support mechanical switch, electronic switch testing Display 7-inch capacitive touch screen, 1280 * 800 resolution, reflective panels, black, white background can be user selectable. Communication update speed: 10 times per second Display refresh rate: 5 times per second Pressure value maximum displays: + 9999999, display digits is adjustable External pressure module Measurement only Internal pressure control module port Open cabin door and the system will automatically release the pressure. Inside of cabin, 3 pressure module bays from left to right, including a high pressure module bay, a low pressure module bay, and an atmospheric pressure module bay. Warranty
1 year Hose & Filter End of Life
The estimated End of Life (EOL) expectancy for all accessory hoses and filters (pneumatic and hydraulic) is approximately
10 years and should be replaced at the first sign of wear or damage. -
