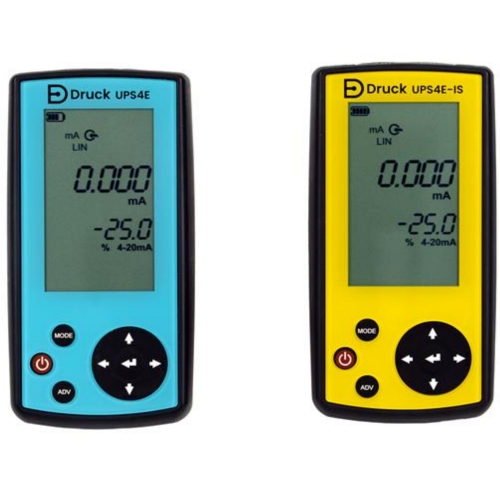

UPS4E-IS
Druck Atex Loop Calibrator
Prijs op aanvraag

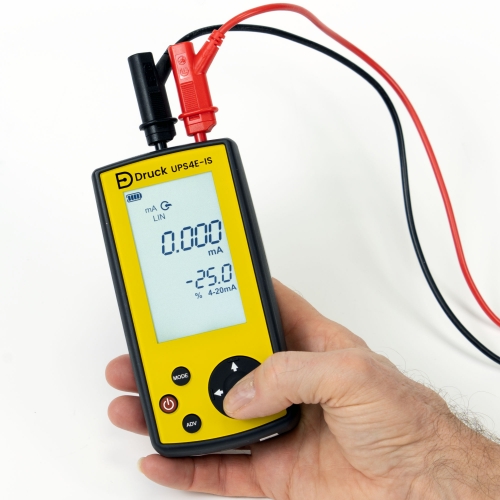

De UPS4E-IS is een Atex gecertificeerde, robuuste en uiterst compacte loopkalibrator, ontworpen om met één hand te worden bediend.
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
De UPS4E-IS is een Atex gecertificeerde, robuuste en uiterst compacte loopkalibrator, ontworpen om met één hand te worden bediend. Het is een essentieel instrument voor het testen/voeden van procesbesturings mA-loops en mA-apparaten. Perfect voor instrumentonderhoud met een gemakkelijk af te lezen display en eenvoudig te gebruiken tijdbesparende functies zoals stap, bereik en kleppen test.
De UPS4E maakt gebruik van de meest geavanceerde elektrische kalibratietechnologie om een betrouwbare, kosteneffectieve loop kalibrator te maken.
Kenmerken en voordelen
• ATEX/IECEx certified voor Zone 0
• 0 tot 24 mA meten of simuleren
• Nauwkeurigheid 0,01% van afgelezen waardedf
• Dubbele mA- en %-uitlezing, lineair of flow
• Stap-, bereikcontrole, klepcontrole, ramp.
• 30 VDC meting en continuïteitscontrole
• 100.000 datalog punten
• Ingebouwde weerstand van 250 Ω ter ondersteuning van HART-transmitters
• 24 V DC-loop voeding met mA-meting of simulatie modus
• Automatische uitschakeling om batterij te sparen -
General Specifications Internal memory 100,000 point data logging memory Operating temperature -10 to 50°C (14 to 122°F) Storage temperature -20 to 70°C (-4 to 158°F) Ingress protection IP54. Protected against dust and splashing water from any direction Humidity 0 to 90% RH non-condensing Shock/vibration MIL-PRF-28800F CLASS 2 EMC EN 61326-1:2013 Electrical safety EN 61010-1
EN 61010-2-030Enclosure materials High impact ABS Loop resistance high Flashes primary reading to indicate error condition Out of range reading Flashes "---" on primary reading Approvals CE marked
Hazardous Area Mode:
ATEX, IECEx, EN60079-11 Ex ia IIC T4 Ga (-10 to 50 °C).Display Size: 72.7 x 42.5mm (2.86 x 1.67in). Custom segment display Size (L x W x H) Safe Area Model: 145mm X 73mm X 25mm
Hazardous Area Model: 145mm X 73mm X 35mmWeight Safe Area Model: 318 grams
Hazardous Area Model: 382 gramsPower supply 4x 1.5 V AA-size alkaline batteries Battery life Up to 100 hours in measure mode Up to 18 hours at 12 mA loop current Auto power down 10 minutes after last key press or disabled Battery status Battery symbol displayed with 4 segments Electrical Terminals Safe Area Model: 2x Gold plated 4mm sockets
Hazardous Area Model: 3x Gold plated 4mm socketsHART resistor 250 Ohm optional loop resistor to support external HART communications Connectivity USB Type C connection to access data log and for
firmware update.
Safe Area Model: Can be powered through any commercially available certified USB adapter.Step, span check and valve check
Step quickly through linearity tests and zero/span adjustments. In valve mode, seating can be checked and the actuator set.Step mode 0% 25% 50% 75% 100% 4 to 20 mA linear 4 8 12 16 20 0 to 20 mA linear 0 5 10 15 20 4 to 20 mA flow 4 5 8 13 20 0 to 20 mA flow 0 1.25 5 11.25 20 4 to 20 mA span check 4 - - - 20 0 to 20 mA span check 0 - - - 20 4 to 20 mA valve 3.8, 4, 4.2 - 12 - 19, 20, 21 0 to 20 mA valve 0, 0.2 - 10 - 19, 20, 21 UPS4E specifications Function Range Resolution 1 year accuracy(1) % rdg + counts Source mA with external loop power 20 mA 0.001 0.01% Rdg + 1 count 24 mA 0.001 0.01% Rdg + 2 counts Measure mA with external loop power ±20 mA 0.001 0.01% Rdg + 1 count ±24 mA 0.001 0.01% Rdg + 2 counts Source mA withinternal loop power 20 mA 0.001 0.01% Rdg + 1 count 24 mA 0.001 0.01% Rdg + 2 counts Measure mA with internal loop supply 20 mA 0.001 0.01% Rdg + 1 count 24 mA 0.001 0.01% Rdg + 2 counts Measure V ±20 V 0.001 0.01% Rdg + 1 count ±30 V 0.001 0.01% Rdg + 2 counts (1) Accuracy includes temperature effects 10°C to 30°C (50°F to 86°F).
For use outside these limits add 0.003%/°C (0.015%/°F) -
Documents:
Filename Upload date Size UPS 4E /UPS4E-IS Loop Calibrator Datasheet 2026.17.03 0.5 MB UPS 4E / UPS4E-IS Loop Calibrator Manual 2025.07.02 4.1 MB
