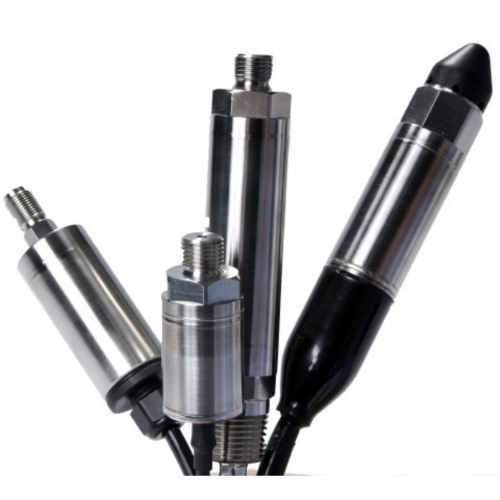

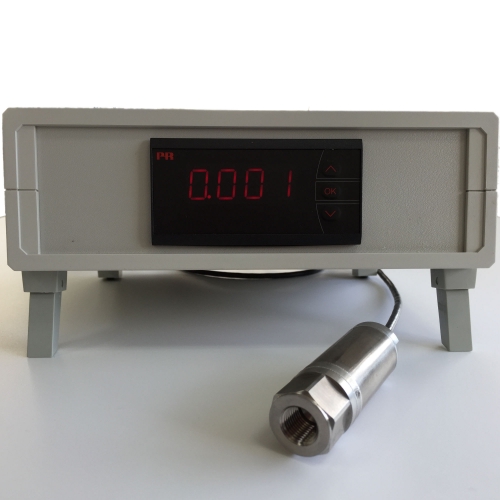

UNIK 5000 Druk Sensor
Prijs op aanvraag
Product ConfiguratorStel zelf uw gewenste sensor samen via onze configurator van de Unik 5000 Druk Sensor. Na de configuratie kunt u deze printen of opslaan als PDF. Wanneer u ons deze toestuurt vertellen wij u graag de prijs en levertijd van de door u geconfigureerde sensor. Eenvoudig en gemakkelijk!
Anderen kochten ook:
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
Het nieuwe UNIK5000 druk sensor platform combineert bewezen siliciumtechnologie en analoge signaalverwerking met een modulair ontwerp en een eenvoudige productietechniek waarmee in een kort tijdsbestek een druksensor kan worden geproduceerd.
De druksensoren worden op maat geproduceerd door standaardcomponenten te gebruiken, keuze te bieden uit verschillende nauwkeurigheden en specificaties om daarmee aan uw behoeften te kunnen voldoen.
Typische toepassingen zijn de olie & gas, automobiel, ruimtevaart en sectoren voor opwekking van energie, maar ook test instrumenten, pneumatiek/hydrauliek, machinebouw en de proces industrie.
Stel zelf uw gewenste sensor samen via onze configurator van de Unik 5000 Druk Sensor. Na de configuratie kunt u deze printen of opslaan als PDF. Wanneer u ons deze toestuurt vertellen wij u graag de prijs en levertijd van de door u geconfigureerde sensor. Eenvoudig en gemakkelijk!
Veel gekozen modellen
• PTX5072: 4 - 20 mA uitgangssignaal, DIN 43650 stekker
• PTX5032: 4 - 20 mA uitgangssignaal, kabel aansluiting (voor niveau metingen)
• PDCR5072: mV uitgang, DIN 43650 stekker
• PMP5076: 0 - 10V uitgang, DIN 43650 stekker
Geconfigureerde opties
• Drie prestatieniveaus: Industrial (+/- 0,2% FS BSL), Improved (+/- 0,1% FS BSL) en Premium (+/- 0,04% FS BSL)
• UNIK 5000 geconfigureerde sensoren kunnen worden gebouwd voor de meeste omgevingen met werk temperatuurbereiken van -55 °C tot +125 °C
• IP (Nema 4) ratings - inclusief tot permanent volledige onderdompeling in zowel water als koolwaterstoffen, en hoogwaardige roestvrij stalen constructie met een optie van titanium voor specialistische toepassingen
• Geconfigureerde opties voor intrinsiek veilige en explosieveilige / brandvrije, mijnbouw- en maritieme certificeringen, IECEx / ATEX en FM FMc en DNV
• Uitstekende, betrouwbare en kosteneffectieve prestaties in de meest gevaarlijke omgevingen, met de zekerheid van de juiste certificering, voor zowel de toepassing als uw regio
• Met een breed drukbereik van 70 mbar (1psi) tot 700 bar (10.000 psi), zowel gauge als absoluut en opties voor verschildruk (wet/dry en wet/wet)
• UNIK 5000 heeft meerdere opties voor uitgangssignalen: volt, millivolt en milliampère. Kies de optie voor uw toepassing afhankelijk van wat belangrijk voor u is, of het nu is; ongevoeligheid voor ruis, lange kabels, minder stroomverbruik en een volledig configureerbare optie zodat de sensor exact overeen komt met uw bestaande apparatuur
UNIK 5600/5700
DNV marine-gecertificeerde sensor met hoge specificaties voor gebruik in scheepstoepassingen, zoals: hydraulische en pneumatische systemen, olie-, gas- en waterdruk, metingen van brandstof, zoet water en ballasttanks.
• Varieert van 70 mbar tot 700 bar (1 tot 10.000 psi)
• Milliampère output
• Nauwkeurigheid +/- 0,2 tot 0,04% FS
• Diameter behuizing 25 mm (1 inch)
• Volledig gelaste 316L roestvrij stalen of titanium constructie
• Goedkeuringen voor gevaarlijke omgeving
• DIN 43650 of volledig onderdompelbare elektrische connectoren
• Varieert van 3,5 bar tot 700 bar (51 tot 10.000 psi)
UNIK 5800/5900
Compact en robuust, biedt drukvaste / explosieveilige en stofexplosie bescherming door bescherming van de behuizing in gevaarlijke omgevingen. Kosteneffectief alternatief voor manometers en schakelaars in proces- en olie- en gasindustrie, zoals: hydraulische aggregaten, skids, scheiders en wellhead productiebeheer en automatisering.
• Milliampère, millivolt en spanningsuitgangen
• Nauwkeurigheid +/- 0,2 tot 0,04% FS
• 316L roestvrij stalen constructie
• Goedkeuringen voor gevaarlijke gebieden
• Geïntegreerd terminalcompartiment (5900) -
Ordering Information See the online configuration tool at www.eurotronbenelux.nl (1) Select model number Main Product Variant PMP Amplified Pressure Transducer PDCR mV Pressure Transducer PTX 4-20 mA Pressure Transmitter Product Series 5 UNIK 5000 Diameter and Material 0 25mm Stainless Steel Electrical Connector (Note 6) 0 No Electrical Connector (Note 7) 1 Cable Gland (Polyurethane Cable) 2 Raychem Cable 3 Polyurethane Cable (Depth) 4 Hytrel Cable (Depth) 6 MIL-C-26482 (6-pin Shell Size 10) (Mating connector not supplied) 7 DIN 43650 Form A Demountable (Mating connector supplied) A Demountable MIL-C-26482 (6-pin Shell Size 10) (Mating connector not supplied) C 1/2” NPT Conduit (Polyurethane cable) D Micro DIN (9.4 mm Pitch) (Mating connector supplied) E MIL-C-26482 (6 pin Shell Size 10) Alternative Wiring (Mating connector not supplied) F Demountable MIL-C-26482 (6 pin Shell Size 10) Alternative Wiring (Mating connector not supplied) G M12 x 1 4-pin male (Mating connector not supplied K Zero Halogen Cable Demountable N Kynar Cable (Depth) R M20 x 1.5 Inline Female Conduit Demountable (Note 8) Electronics Option Electronics Option 0 mV Passive 4-wire (PDCR) (Note 1) 1 mV Linearised 4-wire (PDCR) 2 4 to 20 mA 2-wire (PTX) 3 0 to 5 V 4-wire (PMP) 4 0 to 5 V 3-wire (PMP) 5 Basic Configurable 3-wire (PMP) 6 0 to 10 V 4-wire (PMP) 7 0.5 to 4.5 V Ratiometric 3-wire (PMP) (Note 5) 8 Configurable 4-wire (PMP) (Note 4, 5) 9 Configurable 4-wire (PMP) (Note 4, 5) Compensated Temperature Range TA -10 to +50 °C (14 to +122 °F) TB -20 to +80 °C (-4 to +176 °F) TC 40 to +80 °C (-40 to 176 °F) TD -40 to +125 °C (-40 to +257 °F) (Note 2, 5) Accuracy A1 Industrial A2 Improved A3 Premium Calibration CA Zero/Span Data CB Room Temperature CC Full Thermal CR Room Temperature / Measured Reading Hazardous Area Approval (Note 6) H0 None H1 IECEx/ATEX Intrinsically Safe ‘ia’ Group IIC H2 IECEx/ATEX Intrinsically Safe ‘ia’ Group I H6 FM (C & US) Intrinsically Safe ‘ia’ Group IIC/ABCD HA IECEx/ATEX Intrinsically Safe ‘ia’ Groups I/IIC [H1 + H2] HS IECEx/ATEX/FM (C & US) Intrinsically Safe ‘ia’ Groups IIC/ABCD [H1 + H6] J1 IECEx/ATEX/NEPSI Intrinsically Safe ‘ia’ Group IIC JA INMETRO Intrinsically Safe ‘ia’ Group IIC JB INMETRO Intrinsically Safe ‘ia’ Group I JF INMETRO Intrinsically Safe ‘ia’ Group I/IIC [JA + JB] Pressure Connector PA G1/4 Female (Note 3) PV 7/16-20 UNF Female PB G1/4 Male Flat PW Depth Cone (G1/4 Female Open Face) PC G1/4 Male 60° Internal Cone PX 7/16-20 UNF Male Short Flat (Note 3, 9) PD G1/8 Male 60° Internal Cone PY 3/8-24 UNJF PE 1/4 NPT Female (Note 3) PZ M10 x 1 80° Internal Cone PF 1/4 NPT Male RA VCR Female (Note 3, 9) PG 1/8 NPT Male RB G1/4 Male Flat with Snubber PH M20x1.5 RC G1/4 Male Flat with Cross Bore Protection PJ M14x1.5 60° Internal Cone RD M12 x 1.0 74° External Cone PK M12x1 Internal Cone RE Quick Release Mount PL 7/16-20 UNJF Male 74° External Cone RF VCR Male (Note 3, 9) PN G1/2 Male via Adaptor (Note 3) RJ M20 x 1.5 Male (8 mm bore) PQ G1/4 Quick Connect RQ NW16 Flange PR 1/2 NPT Male via Adaptor (Note 3) RT 1/8-27 NPT Female PS 1/4 Swagelok Bulkhead RU R3/8 Male PT G1/4 Male Flat Long RV R1/4 Male PU 7/16-20 UNF Long 37° Flare Tip RW G1/4 Male with Nipple PTX 5 0 7 2 - TA - A2 - CB - H0 - PA Typical Model Number
Ordering Notes
Note 1: Premium Accuracy is not available on this version
Note 2: Please ensure that the electrical connector selected is option 0, 2, 6, A, E, F or G.
Note 3: Select one of these pressure connectors for pressure ranges over 70 bar
Note 4: Maximum operating temperature is 80°C (176°F)
Note 5: Hazardous area certifications not available
Note 6: Hazardous area certifications are restricted by electrical connector options in line with the following table:
Note 7: Available with component certification, use of which requires incorporation into certified apparatus with an IP rated enclosureappropriate to the certification type supplied.Connector
Approval
0
1
2
3
4
6/E
7
A/F
C
D
G
K
M
R
H0
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
H1
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
-
-
Y
H2
Y
-
Y
Y
Y
Y
-
-
Y
-
Y
-
-
-
H6
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
-
-
-
HA
Y
-
Y
Y
Y
Y
-
-
Y
-
Y
-
-
-
HS
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
-
-
-
J1
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
-
-
Y
JA
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
-
-
Y
JB
Y
-
Y
Y
Y
Y
-
-
Y
-
Y
-
-
-
JF
Y
-
Y
Y
Y
Y
-
-
Y
-
Y
-
-
-
Note 8: Electronics option 2 only
Note 9: Pressure ranges less than 500 bar
2) State pressure range and units (e.g., 0 to 10 bar, -5 to +5 bar)
Pressure unit options are:
Symbol
Description
bar
bar
mbar
millibar
psi
pounds/sq. inch
Pa
Pascal
hPa
hectoPascal
kPa
kiloPascal
MPa
MegaPascal
mmH2O
mm water
cmH2O
cm water
mH2O
metres water
inH2O
inches water
ftH2O
feet water
mmHg
mm mercury
inHg
inches mercury
kgf/cm2
kg force/sq. cm
atm
atmosphere
Torr
torr
3) State pressure reference (e.g., gauge)
Reference options are:- gauge
- absolute
- barometric
- sealed gauge
- wet/dry differential
- wet/wet differential
4) State cable lengths and units
Integer values only (e.g. 1 m cable or e.g 8 ft cable.)
Minimum length 1 m (3 ft) cable (only required with certain electrical connectors).
Maximum cable length 100 m (300 ft) for approval options not H0; 200 m (600 ft) for approval option H0.
5) Output options 5, 8 and 9
State voltage output at minimum and maximum pressure(e.g., output –1 to 9 V)
Typical order examples
PTX5012-TB-A2-CA-H0-PA: 0 to 10 bar, gauge, 3 m cable
PMP5028-TD-A3-CC-H0-PE: -15 to 75 psi, gauge, 15 ft cable, output voltage -1 to 5 volts
PDCR5071-TB-A1-CB-H0-PB: 0 to 100 bar, sealed gauge
Accessories (order as separate line items)
P/N 202-034-05: Sensor termination enclosure P/N 600-914: Desiccant gel pack for STE P/N 222-117-01: Short sink weight (to fit G1/4 female) P/N 222-179-01: Depth cone injection moulded for PW connection P/N 163-009: Mating connector for MIL-C-26482 (Electrical connector options 6, A, E, and F) (Note 10).Cable assemblies (Note 10) A made up electrical connector with a length of cable. (1) Select part number Main Product (Note 10) UNIKCABLE Cable assembly Electrical Connector 6 UNIK 5000 7 DIN 43650 D Micro DIN (9.4 mm Pitch Cable 1 Polyurethane cable (Note 11) 2 Raychem cable UNIKCABLE - 6 - 2 (Example part number)
2) State cable length and units (Integer value only)
Minimum length 1 m (3 ft)
Maximum length 200 m (600 ft)
Example: UNIKCABLE-6-2 5 m
Note 11: Not considered suitable for use in hazardous areas. -
