RPS/DPS 8000 Trench Etched Resonant Pressure Sensor

Prijs op aanvraag

TERPS is een "resonant silicium druksensor technologie platform" dat een grotere nauwkeurigheid en stabiliteit biedt dan de huidige drukmeettechnologieën.

Offerte

Productbeschrijving
Extra informatie
Video
Downloads

Sinds 1972 heeft Druck zeer nauwkeurige druksensoren vervaardigd die geschikt zijn voor gebruik in kritische toepassingen. In industriële omgevingen, lucht- en ruimtevaart, olie en gas en voor research doeleinden. Tegenwoordig maakt Druck deel uit van Baker Hughes / GE Oil & Gas en heeft het continue gewerkt aan de ontwikkeling en verbetering van de prestaties van onze druksensoren om aan de eisen van onze klanten te voldoen.

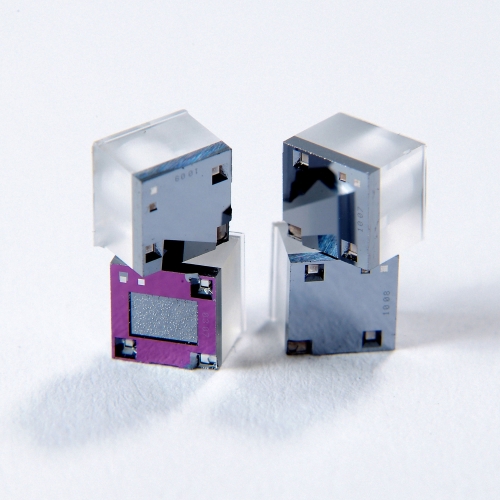

De introductie van de geweldige nieuwe TERPS-technologie (Trench Etched Resonant Pressure Sensor) biedt ongelooflijk grotere prestaties ten opzichte van de huidige technologieën waarmee een sensor kan worden geleverd met de hoogst mogelijke nauwkeurigheid en stabiliteit. TERPS is een "resonant silicium druksensor technologie platform" dat een grotere nauwkeurigheid en stabiliteit biedt dan de huidige drukmeettechnologieën.

Het verlengt ook het drukbereik dat conventioneel verbonden is met sensoren voor resonantie druktechnologie (RPT) en maakt robuuste verpakkingen mogelijk, geschikt voor veeleisende omgevingen. De RPS / DPS 8000 resonante siliciumdruksensor is de eerste druksensor van het TERPS-technologieplatform van BHGE.

Ruime keuze aan functies
•   Hoge precisie, ± 0,01% FS over gecompenseerd temperatuurbereik
•   Hoge stabiliteit, ± 50 ppm FS / jaar (standaard)
•   Groot temperatuurbereik, tot -55 tot + 125 ° C (-67 tot 257 ° F)
•   Meerdere uitvoerconfiguraties, RS232, RS485, USB 2.0, CAN-bus, frequentie en diode (TTL)
•   Ruime keuze aan druk- en elektrische aansluitingen om aan specifieke eisen te voldoen
•   Lage versnellingseffecten

8000 Druksensor
•   Gelaste 316L-constructie
•   Drukbereiken, 2 bar (30 psi) tot 70 bar (1000 psi)

8100 Druksensor
•   Open siliconen constructie
•   Luchtdruk tot een nauwkeurigheid van +/- 0,1 mbar (0,1hpa)
•   Drukbereik, van 1 tot 3,5 bar (15 tot 50 psi)
•   Lage g-gevoeligheid

8200 Druksensor
•   Media-geïsoleerde constructie in gelaste Hastelloy C276-constructie, geschikt voor gebruik in ruwe media zoals zeewater en zuur gas
•   Drukbereiken, 2 bar (30 psi) tot 70 bar (1000 psi)
•   Breidt het temperatuurbereik uit van -40 °C tot + 125 °C (-40 °F tot 257 °F)

TERPS LabVIEW-stuurprogramma
Een LabVIEW-stuurprogramma voor alle slimme versies van de TERPS-familie is nu gratis verkrijgbaar via: http://sine.ni.com/apps/utf8/niid_web_display.download_page?p_id_guid=4FB003B3286013C3E05400144FF9A492
Dit zorgt voor een eenvoudigere interface tussen LabVIEW en TERPS-sensoren met de uitvoeropties RS 232 en RS 485.

Ordering Information

See the online configuration tool at www.eurotronbenelux.nl

(1) Select model number

Main Product Variant

RPS

Resonant Pressure Sensor - Frequency & Diode Output (Note 1)

DPS

Digital Pressure Sensor - Digital Output (Note 1)

Diameter and Material

25mm Stainless Steel

Electrical Connector

No Electrical Connector (Note 6)

Polyurethane Cable IP65

Raychem Cable

Polyurethane Cable (Depth) IP68

Hytrel Cable (Depth) IP68

MIL-C-26482 (6-pin Shell Size 10)

1/2” NPT Conduit with Polyurethane Cable (Non-Exd Only)

M12x1 5-Pin

Orange PTFE Cable

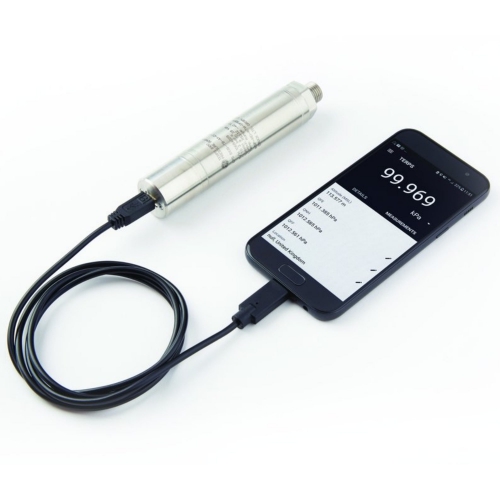

Micro USB socket (Note 3)

Output Option (Note 6)

Frequency & Diode (TTL)

RS485

RS232

CAN Bus

USB 2.0 (Note 4)

Compensated Temperature Range

-10 to +50 °C

-40 to +85 °C

-40 to +125 °C (Note 2)

Accuracy

Standard 0,02%

Improved 0,01%

Calibration

Full Thermal

Hazardous Area Approval (Note 6)

None

Pressure Connector

G1/4 Female (Note 5)

G1/4 Male Flat

G1/4 Male 60° Internal Cone

G1/8 Male 60° Internal Cone

1/4 NPT Female (Note 5)

1/4 NPT Male

1/8 NPT Male

M20x1.5

M14x1.5 60° Internal Cone

M12x1 Internal Cone

7/16-20 UNJF Male 74° External Cone

G1/2 Male (Note 5)

G1/4 Quick Connect

1/2 NPT Male

G1/4 Male Flat Long

7/16-20 UNF Female

Depth Cone (G1/4 Female)

7/16-20 UNF Male Flat

3/8-24 UNJF

1/4 VCR Female

1/4 VCR Male (Note 5)

RPS

Typical Model Number

Note 1: RPS variants require Output Option Code ‘1’. DPS variants require Output Option Code ‘F’, ‘G’, ‘C’ or ‘U’.
Note 2: Requires Output Option Code ‘1’ or ‘C’ and Electrical Connector Codes ‘0’, ’2’, ’6’, ’G’, or ’H’.
Note 3: Only available with USB output option.
Note 4: Only available with micro USB socket connector.
Note 5: Choose one of these connectors for pressure ranges above 100 bar.
Note 6: Flying lead length >200mm

2) State pressure range and units (e.g., 0 to 20 bar, 0 to 100 psi)

Pressure unit options are:

Symbol	Description
bar	bar
mbar	millibar
psi	pounds/sq. inch
Pa	Pascal
hPa	hectoPascal
kPa	kiloPascal
MPa	MegaPascal
mmH2O	mm water
cmH2O	cm water
mH2O	metres water
inH2O	inches water
ftH2O	feet water
mmHg	mm mercury
inHg	inches mercury
kgf/cm2	kg force/sq. cm
atm	atmosphere
Torr	torr

3) State cable lengths and units e.g., 1 m cable, 3 ft cable (only required on certain electrical connectors):
Note 6: Maximum Cable length: (1) Frequency & Diode - 10 m, (A) RS485 - 1000 m, (B) RS232 - 10 m, (C) CAN Bus - 1000 m. Integer values only, e.g. 1m (3 ft) cable. Minimum cable length is 1m (3 ft) if cable is supplied.

Typical order examples:
RPS 8011-TA-A1-CC-H0-PA, 0-7 bara, 5 m cable
DPS 806F-TB-A2-CC-H0-PL, 0-1,000 psia

Documents:

Filename Upload date Size

RPS/DPS 8000 Datasheet 2024.12.18 1.2 MB

Filename	Upload date	Size
RPS/DPS 8000 Datasheet	2024.12.18	1.2 MB
