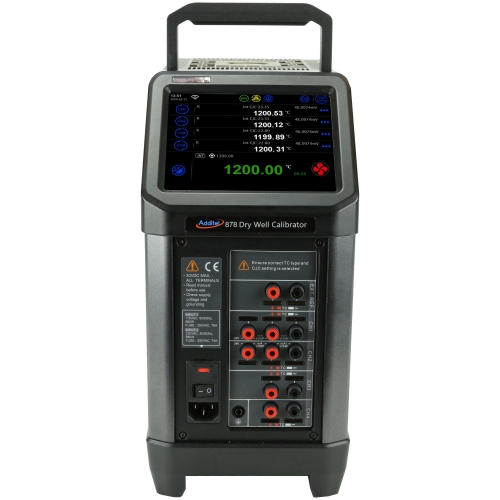

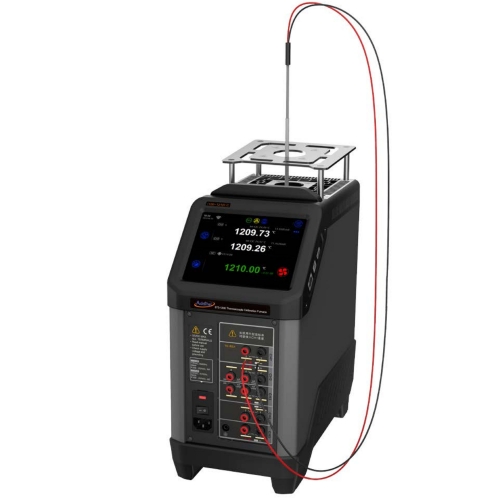

Additel 875-1210 Thermokoppel Kalibratie Oven
Prijs op aanvraag
Bij Additel begrijpen ze de vele uitdagingen die gepaard gaan met het kalibreren van thermokoppels. Dat is precies de reden waarom Additel besloot om de ADT875-1210 Thermokoppel-kalibratieoven te introduceren!
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
Bij Additel begrijpen ze de vele uitdagingen die gepaard gaan met het kalibreren van thermokoppels. Dat is precies de reden waarom Additel besloot om de ADT875-1210 Thermokoppel-kalibratieoven te introduceren!
Met een ongeëvenaarde stabiliteit, uniformiteit en een optionele ingebouwde proceskalibrator is het kalibreren van thermokoppels nog nooit zo eenvoudig geweest. Met keuze uit twee afzonderlijke units, beschikken de ovens ADT875-1210 en ADT878-1210 over een gepatenteerde temperatuurregeling met meerdere zones die een zeer stabiele en uniforme warmtebron biedt. Dit is nog niet eerder op de markt vertoond en zorgt er voor dat u de best mogelijke resultaten behaalt met een bescheiden investering. Met metalen verwisselbare pashulsen hebben gebruikers de flexibiliteit die nodig is om een breed scala aan UUT's te bedienen en de duurzaamheid die men van Additel gewend is. De ADT875-1210 en ADT878-1210 kunnen worden gekocht met of zonder onze ingebouwde proceskalibratie-elektronica om flexibiliteit te bieden aan klanten die de beste 1200°C warmtebron op de markt nodig hebben.
Als kalibratie- en / of verificatie van thermokoppels deel uitmaken van uw werkzaamheden, dan wilt u deze kans niet missen om kostbare tijd en geld te besparen met deze eersteklas ovens van Additel.- Temperatuur regeling van 100°C tot 1210°C
- Twee modellen naar keuze: Referentie model (ADT878) en Standaard model (ADT875)
- Stabiliteit van ±0.1°C
- 4 on-board meetkanalen (PC optie)
- Portable, robuust en snel op temperatuur
- Multi-zone temperatuur regeling
- Proces kalibratie optie biedt een multi-kanaal uitlezing voor Thermokoppels, schakelaars en transmitters, inclusief taak documentatie en HART communicatie
- Interne en externe sensor regeling

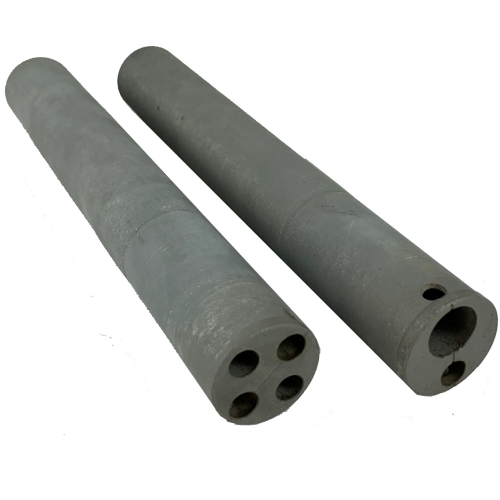

- Metalen verwisselbare pashulzen
- Wi-Fi en Bluetooth
- Kleuren touch screen display
- Zelf-kalibratie mogelijkheid (PC optie)
- Gepatenteerd
-
General Specifications
Specification
875-1210
878-1210
Temperature Range
100°C to 1210°C
Display Accuracy
±1.2°C @ 100°C
±1.2°C @ 300°C
±1.2°C @ 600°C
±1.6°C @ 900°C
±2.0°C @ 1210°C
±1.0°C @ 100°C
±1.0°C @ 300°C
±1.0°C @ 600°C
±1.2°C @ 900°C
±1.5°C @ 1210°C
Stability
±0.1°C
Axial Uniformity (20mm zone)
±0.6°C @ 100°C
±0.9°C @ 300°C
±1.2°C @ 600°C
±1.5°C @ 900°C
±1.5°C @ 1210°C
±0.4°C @ 100°C
±0.6°C @ 300°C
±0.8°C @ 600°C
±1°C @ 900°C
±1°C @ 1210°C
Radial Uniformity
±0.2°C @ 100°C
±0.3°C @ 300°C
±0.4°C @ 600°C
±0.8°C @ 900°C
±1°C @ 1210°C
±0.2°C @ 100°C
±0.3°C @ 300°C
±0.4°C @ 600°C
±0.6C @ 900°C
±0.8°C @ 1210°C
Loading Effect
±0.5°C
Environmental Conditions
8°C to 38°C guaranteed accuracy
0°C to 50°C, 0% to 90% RH non-condensing, 3000 M altitude for normal operation
Storage Conditions
-20°C to 60°C
Immersion Depth
XR style inserts = 138 mm (5.43") XS style inserts = 116 mm (4.57")
(see insert ordering info for more details)
Insert Size - OD
24.8 mm (0.98 inches)
Heating Time
50 min: 23°C to 1210°C
Cooling Time
50 mins:1210°C to 300°C 50 mins: 300°C to 50°C
55 mins:1210°C to 300°C 55 mins: 300°C to 50°C
Typical Time to Stability
15 min
Resolution
0.01°C
Units
°C, °F, and K
Display
6.5 in (165 mm) color touch screen
Size (H x W x D)
345 x 170 x 330 mm (13.6 x 6.7 x 13.0 in)
Weight
10.6 kg (23.4 lbs)
Specification
875-1210
878-1210
Power Requirements
115 V AC (±10%) or 230 V AC (±10%),
switchable, 45-65 Hz, 580 W
Mechanical Testing
Vibration: 2 g (10-500 Hz), 30 min for 2 sides Impact: 4 g three times
Drop test: 500 mm (19.6 in)
Communication
USB A, USB B, RJ45, WiFi, Bluetooth
Localization
English, Chinese, Japanese, Russian, German
Warranty
1 year
Input Specifications (Process Calibrator [PC] Option)
Specification
875-1210
878-1210

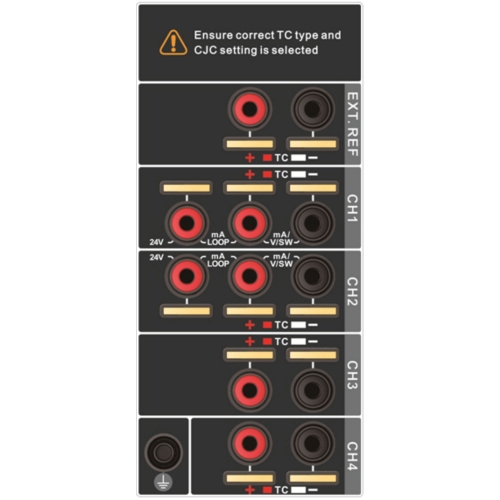

TC Measurement Channels
Patented TC terminals: Accepting S, R, K, B, N, E, J, T, L, and U
TC Measurement Accuracy Type K
Ch. 1-4 (excluding sensor)
±0.182°C @ 100°C
±0.266°C @ 300°C
±0.310°C @ 600°C
±0.397°C @ 900°C
±0.517°C @1210°C
±0.172°C @ 100°C
±0.236°C @ 300°C
±0.251°C @ 600°C
±0.304°C @ 900°C
±0.382°C @ 1210°C
TC Range
–75 mV to 75 mV (UUT Channels 1-4)
–18 mV to 18 mV (Reference Channel)
TC Resolution
0.0001 mV, Input Impedance < 10Ω
TC Voltage Accuracy
0.02% RD + 8μV (ch. 1-4)
0.01% RD + 2μV (ref ch.)
0.01% RD + 8μV (ch. 1-4)
0.005% RD + 2μV (Ref ch.)
Internal CJC Accuracy
±0.35°C (ch. 1-4)
±0.25°C (ref ch.)
±0.30°C (ch. 1-4)
±0.20°C (ref ch.)
Current Range
–30 mA to 30 mA
Current Accuracy
±(0.02% of rdg+ 2μA)
±(0.01% of rdg + 0.6mV)
0.001 V; Input impedance:>
1M
0.0001V
0.0001V
DC 24V Output
24 V ± 10%, MAX 60 mA
Hart Communication
Optional (ADT875PC and ADT878PC Models)
"Temperature Coefficient 0°C to 8°C and 38°C to 50°C
TC Readouts: ±5 ppm FS/°C Current: ±5 ppm FS/°C Voltage: ±5 ppm FS/°C
Switch Test
Mechanical or Electrical - Channels 1 & 2 only
Documentation
Up to 1,000 tasks which store up to 10 results each containing as found and as left data. Snap shot feature allows for screen captures. Records auto step and ramp functions
TC Measurement Specifications and Calculations
(Process Calibrator [PC] Option)
TC Type
TEMP (°C)
Error (°C)[1]
TC Type
TEMP (°C)
Error (°C)[1]
875
878
875
878
K (CH1- CH4)
100
±0.182
±0.172
S (CH1- CH4)
100
±1.102
±1.094
300
±0.266
±0.236
300
±0.924
±0.899
600
±0.310
±0.251
600
±0.888
±0.837
900
±0.397
±0.304
900
±0.868
±0.793
1210
±0.517
±0.382
1210
±0.865
±0.765
N (CH1- CH4)
100
±0.273
±0.264
R (CH1- CH4)
100
±1.080
±1.072
300
±0.270
±0.243
300
±0.869
±0.844
600
±0.309
±0.256
600
±0.804
±0.755
900
±0.368
±0.285
900
±0.771
±0.699
1210
±0.455
±0.335
1210
±0.766
±0.670
E (CH1- CH4)
100
±0.136
±0.126
B (CH1- CH4)
250
±3.182
±3.170
300
±0.153
±0.130
300
±2.645
±2.631
600
±0.210
±0.154
600
±1.409
±1.379
900
±0.291
±0.202
900
±1.049
±1.003
1000
±0.297
±0.196
1210
±0.905
±0.839
L (CH1- CH4)
100
±0.223
±0.214
T (CH1- CH4)
100
±0.194
±0.185
300
±0.271
±0.241
300
±0.191
±0.166
600
±0.308
±0.251
400
±0.217
±0.183
900
±0.522
±0.448
S (EXT. REF)
100
±0.277
±0.273
U (CH1- CH4)
100
±0.270
±0.261
300
±0.242
±0.229
300
±0.189
±0.164
600
±0.249
±0.224
600
±0.227
±0.176
900
±0.258
±0.220
J (CH1- CH4)
100
±0.186
±0.177
1210
±0.266
±0.216
300
±0.197
±0.168
R (EXT. REF)
100
±0.271
±0.266
600
±0.256
±0.200
300
±0.228
±0.216
900
±0.281
±0.197
600
±0.227
±0.202
1200
±0.414
±0.294
900
±0.230
±0.194
1210
±0.240
±0.192
[1] Excluding cold junction compensation errors.
-
