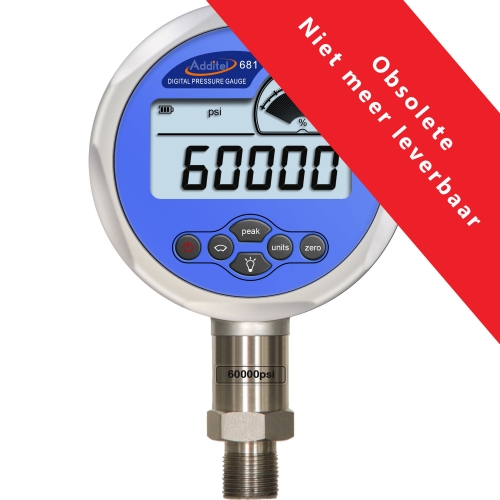

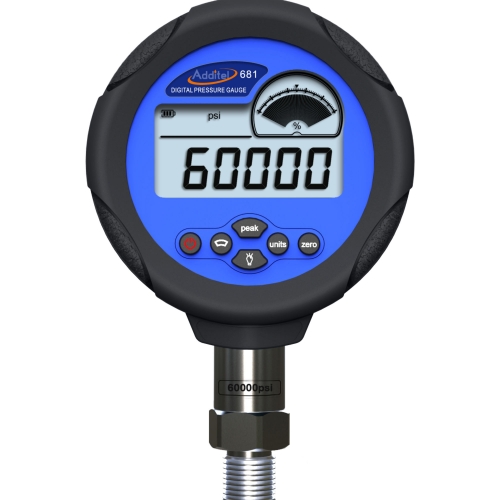

Additel 681 Digitale Manometer met datalogger
Prijs op aanvraag
Met geavanceerde microprocessortechnologie en geavanceerde silicium druksensoren, bieden de digitale manometers van de 681-serie een nauwkeurige, betrouwbare en economische oplossing voor een breed scala aan druktoepassingen. De meters beschikken over verschillende functies en zijn eenvoudig in gebruik. Om de beste prestaties te bereiken, is elke siliciumdruksensor in deze meters speciaal verouderd, getest en gescreend v
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
Met geavanceerde microprocessortechnologie en geavanceerde silicium druksensoren, bieden de digitale manometers van de 681-serie een nauwkeurige, betrouwbare en economische oplossing voor een breed scala aan druktoepassingen.
De meters beschikken over verschillende functies en zijn eenvoudig in gebruik. Om de beste prestaties te bereiken, is elke siliciumdruksensor in deze meters speciaal verouderd, getest en gescreend vóór assemblage.
Bij Additel betekent volledig temperatuur gecompenseerde nauwkeurigheid, dat elke sensor onder druk wordt getest bij verschillende omgevingstemperaturen van -10 °C tot 50 °C. Met deze testgegevens worden individuele coëfficiënten gegenereerd en opgeslagen in de meter zodat de prestaties over het volledige temperatuur gecompenseerde bereik worden geleverd.
De meters zijn ontworpen om aan uw behoeften te voldoen. Additel digitale manometers bieden u de meest uiteenlopende sensorkeuzes op de markt. Of u nu een lage of een zeer hoge drukmeting wilt uitvoeren, wij hebben bijna altijd een meter die aan uw behoeften voldoet. We bieden sensoren aan in vele meetbereiken, van ± 1 inH2O (± 2,5 mbar) tot 60K psi (4200 bar).
Heeft u toepassingen waarbij zowel positieve als vacuümdruk moet worden gemeten? Ook daarvoor is keuze uit een breed assortiment. Als u een afwijkend bereik nodig heeft, neemt u gewoon contact met ons op en we kunnen er waarschijnlijk een aanpassen om aan uw behoeften te voldoen.

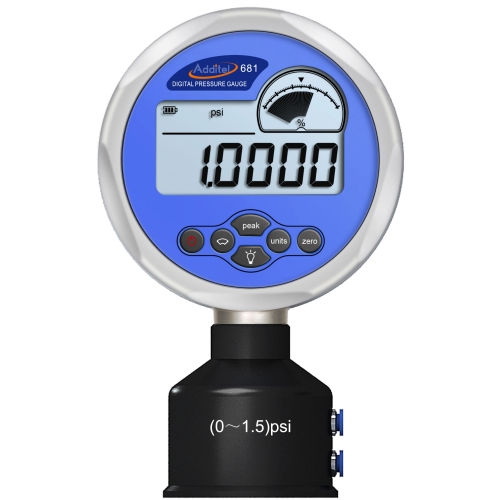

We bieden ook absolute druksensoren tot 5K psi (350 bar) en drukverschilsensoren van ± 1 inH2O (± 2,5 mbar) tot ± 300 inH2O (± 700 mbar).

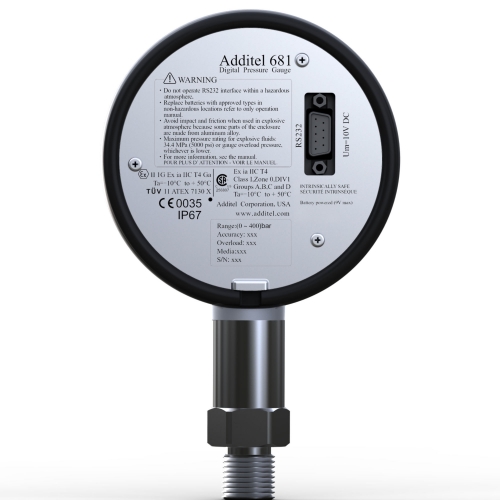

Bent u op zoek naar een manometer voor gebruik in gevaarlijke gebieden? De ATEX gecertificeerde intrinsiek veilige modellen (681IS) zijn ontworpen voor drukmetingen in explosiegevaarlijke omgevingen.
Wilt u de meters in een paneel monteren, dan bieden we de optie (zie bestelinformatie) voor een drukaansluiting aan de achterzijde en een manometerbehuizing die is ontworpen om in een paneel te passen middels een voorflens.
Tenslotte is er de optie om zelfstandig gegevens te loggen met de 681. U kunt meer dan 21.000 records intern opslaan in de 681-serie. Elk record bevat datum-, tijd-, druk- en temperatuurmetingen. Download de geregistreerde gegevens met de gratis Additel / Land-software of u kunt de software Additel / Log II kopen voor real-time logging en data-analyse.
De digitale manometers van de 681-serie zijn ongeëvenaard qua prestaties en betrouwbaarheid. Het beste van alles is dat ze zeer betaalbaar zijn.
-
Gauge Pressure[1]
P/N
Pressure Range
Media[2]
AccuracyBurst Pressure psi
bar
%FS
%RD
V15
-15
-1
G
0.02 (0.05, 0.1, 0.2)
N/A
3×
GP2
2
0.16
G
0.05 (0.1, 0.2)
N/A
3×
GP5
5
0.35
G
0.05 (0.1, 0.2)
0.1
3×
GP10
10
0.7
G
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP15
15
1
G, L[3]
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP30
30
2
G, L[3]
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP50
50
3.5
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP100
100
7
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP150
150
10
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP300
300
20
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP500
500
35
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP600
600
40
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP1K
1000
70
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP2K
2000
140
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP3K
3000
200
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP5K
5000
350
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP10K
10000
700
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP15K
15000
1000
G, L
0.05 (0.1,0.2)
0.1
2×
GP20K
20000
1400
G, L
0.05 (0.1,0.2)
N/A
1.5×
GP25K
25000
1600
G, L
0.1 (0.2)
N/A
1.5×
GP30K
30000
2000
G, L
0.1 (0.2)
N/A
1.5×
GP36K
36000
2500
G, L
0.1 (0.2)
N/A
1.5×
GP40K
40000
2800
G, L
0.1 (0.2)
N/A
1.35×
GP50K
50000
3500
G, L
0.1 (0.2)
N/A
1.2×
GP60K
60000
4200
G, L
0.1 (0.2)
N/A
1.1×
[1] Sealed gauge pressure for above 1,000 psi [2] G=Gas, L=Liquid [3] 0.02% FS for gas media only
Barometric Pressure
P/N
Pressure Range
Media
Accuracy
Burst Pressure Low
High
BP
60 kPa
110 kPa
G
40 Pa
3×
Absolute Pressure
P/N
Pressure Range
Media[1]
Accuracy(%FS)
Burst Pressure psi
bar
AP5
5
0.35
G
0.1 (0.2)
3×
AP10
10
0.7
G
0.1 (0.2)
3×
AP15
15
1
G
0.1 (0.2)
3×
AP30
30
2
G
0.1 (0.2)
3×
AP50
50
3.5
G
0.1 (0.2)
3×
AP100
100
7
G, L
0.05 (0.1, 0.2)
3×
AP300
300
20
G, L
0.05 (0.1, 0.2)
3×
AP500
500
35
G, L
0.05 (0.1, 0.2)
3×
AP1K
1000
70
G, L
0.05 (0.1, 0.2)
3×
AP3K
3000
200
G, L
0.05 (0.1, 0.2)
3×
AP5K
5000
350
G, L
0.05 (0.1, 0.2)
3×
[1] G=Gas, L=Liquid
Differential Pressure
P/N
Pressure Range
Media
Accuracy (%FS)[1]
Burst Pressure
Static Pressure Range (inH2O)
(mbar)
DP1
±1
±2.5
G
0.05[2]
100×
±10 psi
DP2
±2
±5.0
G
0.05[2]
100×
±10 psi
DP5
±5
±10
G
0.05[2]
50×
±10 psi
DP10
±10
±25
G
0.05[2]
20×
±10 psi
DP20
±20
±50
G
0.05
20×
±10 psi
DP30
±30
±75
G
0.05
20×
±10 psi
DP50
±50
±160
G
0.05
3×
±10 psi
DP150
±150
±350
G
0.02 (0.05)
3×
50 psi
DP300
±300
±700
G
0.02 (0.05)
3×
50 psi
[1] FS specification applies to the span of the range. Accuracy includes one year stability. [2] 0.05%FS accuracy (incl 6 months stability). One year accuracy is 0.05%FS calibration accuracy combined with 0.05%FS one year stability.
Compound Pressure
P/N
Pressure Range
Media[1]
Accuracy (%FS)[1]
Burst Pressure psi
bar
%FS[2]
%RD
CP2
±2
±0.16
G
0.05 (0.1,0.2)
N/A
3×
CP5
±5
±0.35
G
0.02 (0.05,0.1,0.2)
0.1
3×
CP10
±10
±0.7
G
0.02 (0.05,0.1,0.2)
0.1
3×
CP15
±15
±1
G
0.02 (0.05,0.1,0.2)
0.1
3×
CP30
-15 to 30
-1 to 2
G
0.02 (0.05,0.1,0.2)
0.1
3×
CP100
-15 to 100
-1 to 7
G, L
0.02 (0.05,0.1,0.2)
0.1
3×
CP300
-15 to 300
-1 to 20
G, L
0.02 (0.05,0.1,0.2)
0.1
3×
[1] G=Gas, L=Liquid [2] FS specification applies to the span of the range.
-
Documents:
Filename Upload date Size Additel 681 series Digital Pressure Gauge Datasheet 2023.3.14 0.6 MB Additel 681 series Digital Pressure Gauge User Manual 2019.3.28 6.7 MB
Filename Upload date Size Klik hier voor het downloaden van Additel/Land / Click here to download Additel/Land_V3.8.1 2019.4.16 172 MB
