Additel 793
Pressure Controller
Prijs op aanvraag
Deze modulaire drukregelaars combineren geavanceerde regel-/meettechnologie, modulair ontwerp en gebruiksvriendelijke functies.
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
De Additel 793 drukregelaar combineert de nieuwste regel-/meettechnologie, modulair ontwerp en eenvoudig te gebruiken/onderhoudsfuncties in één gebruiksvriendelijk apparaat. De Additel 793 biedt drukregeling tot 15.000 psi (1.000 bar). Voor gebruikers die geautomatiseerde productie, testen en kalibratie nodig hebben, heeft Additel de werklast gedekt met deze drukregelaar. De ADT793 accepteert één ADT151 dual-range drukmodule naast een luchtdrukmodule. Hierdoor kunnen gebruikers snel een breed scala aan drukken afdekken.
• Maximaal drukregelbereik tot 15.000 psi (1.000 bar)
• Verwisselbare drukmodule
• Olie- en waterversies beschikbaar
• Nauwkeurigheid van 0,02%FS, 0,01%FS of 0,01%RD
• Dubbel bereik van -15~3.000 psi (-1~200 bar) tot 0~15.000 psi (0~1.000) bar
• Regelstabiliteit 0,005% FS
• Ultrasnelle drukopbouw en -regeling
• Geen externe drukbron vereist
• Regeling met behulp van interne of externe drukmodules
• Contamination Prevention System (CPS) (ADT793 optioneel)
• LAN-, USB-, RS232- en Ethernet-communicatie
• Externe reservoirondersteuning
• Makkelijk in onderhoud
• Emulatie-modusApplicaties Afbeelding van de functionaliteit van de Aditel 793 Snel wisselen van drukmodules (30 seconden)

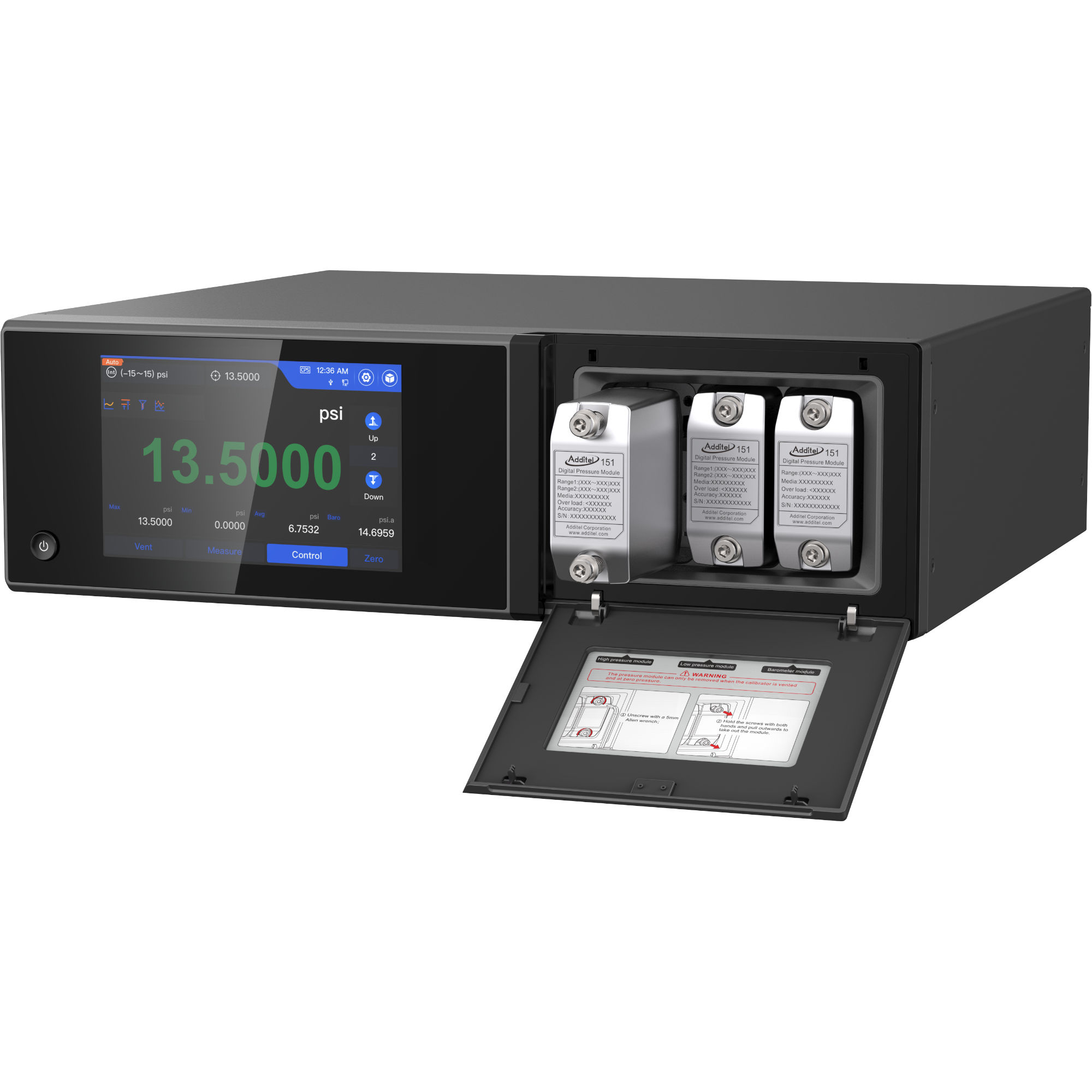

De 151 drukregelmodules van Additel kunnen binnen 30 seconden of minder worden geïnstalleerd of vervangen. Open eenvoudig de bovenrand van de cabine om deze te openen. Terwijl de deur opengaat, laat de controller automatisch de druk ontsnappen, waardoor de ADT151-modules veilig kunnen worden verwijderd en geïnstalleerd.
Een enkelvoudig drukmoduleontwerp met een breed scala aan mogelijkheden

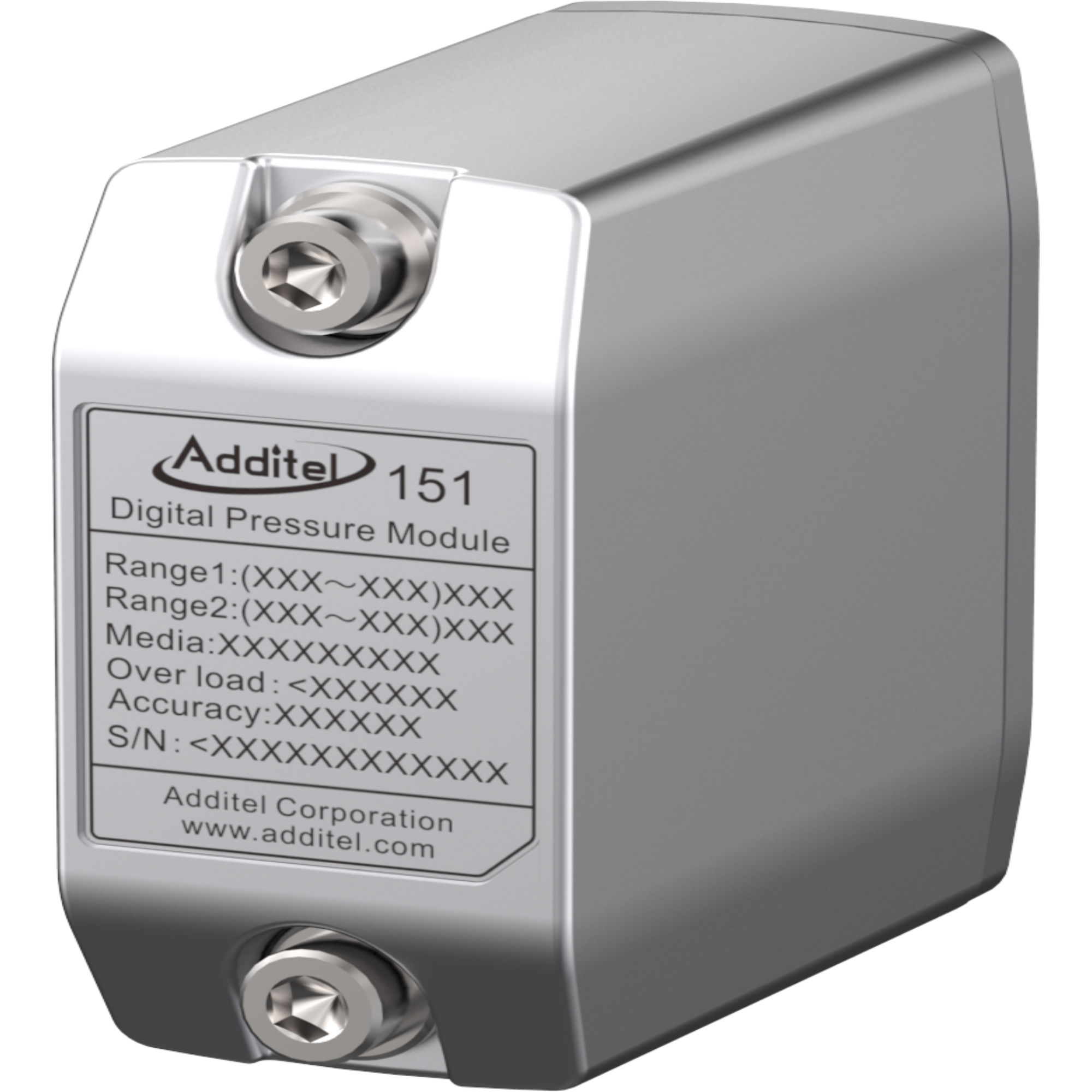

De 151 drukmodules van Additel zijn ontworpen met het oog op flexibiliteit en efficiëntie en kunnen indien nodig eenvoudig worden verwisseld om aan veranderende behoeften en werklasten te voldoen. Hogere druk ADT151-modules dekken twee afzonderlijke drukbereiken en worden geleverd met individuele kalibraties voor elk bereik. Hierdoor kan elke module nauwkeurig een breed scala aan werkdruk afdekken. Elke ADT151 is ook beschikbaar in (3) verschillende nauwkeurigheidsniveaus (0,02% FS, 0,01% FS en 0,01% van de uitlezing om te voldoen aan de veeleisende behoeften van onze klanten. Modulaire configuratie biedt gebruikers de grootste flexibiliteit.
20% druk stap binnen 10 seconden

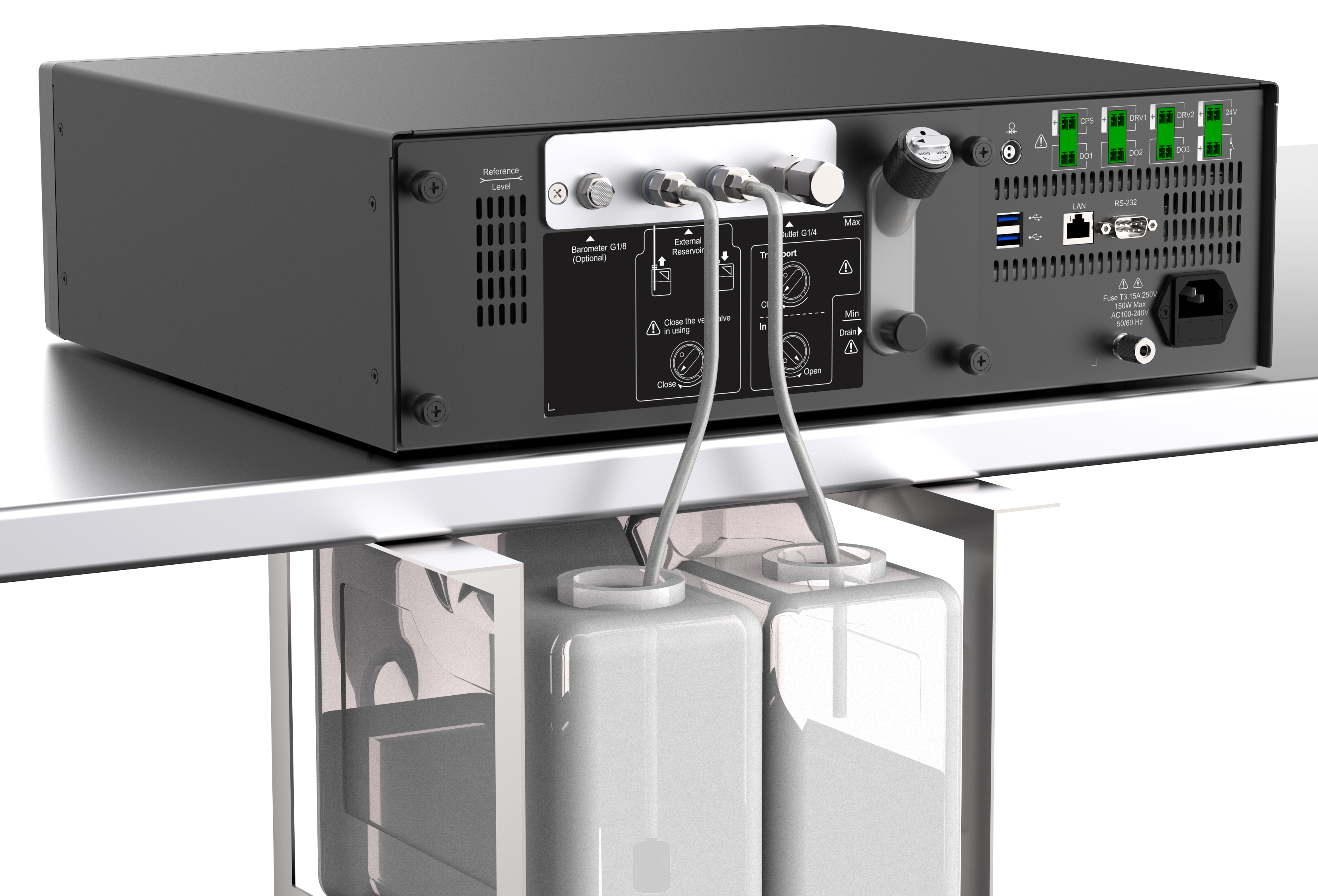

Tijdens het efficiënt en snel testen, verifiëren en kalibreren van productielijnen stellen gebruikers strikte eisen aan de snelheid van drukregelaars. De ADT783 maakt gebruik van professionele besturingstechnologie om de besturingssnelheid en -stabiliteit effectief te verbeteren: besturingsresponstijd (typisch) ≤10 seconden, besturingsstabiliteit (typisch) ≤±(0,001~0,003)%FS, zie specificaties voor meer details.Externe reservoirondersteuning
De ADT793 is zo ontworpen dat verontreiniging wordt voorkomen, waarbij de controller alleen schone vloeistof aanzuigt tijdens elke
drukcyclus en spoelt tijdens elke cyclus mogelijk verontreinigde vloeistof naar buiten om kruisbesmetting tussen de controller en de te testen eenheden (UUT's) te voorkomen.

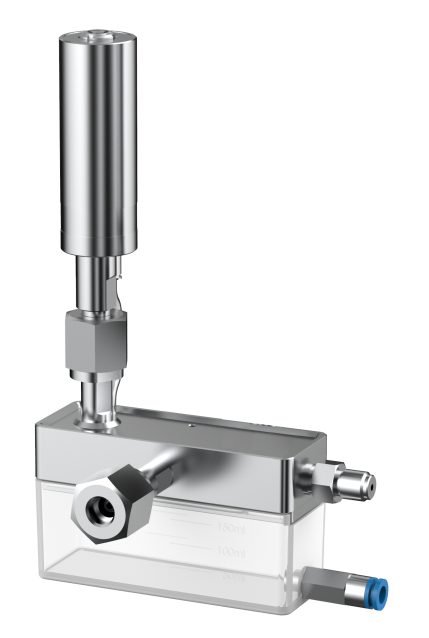

Contamination Prevention System (CPS) Verlengt het onderhoud van de controller
Kalibratie van DUT's (devices under test) introduceert vaak verontreinigingen in een kalibratiesysteem. Verontreinigingen kunnen verstoppingen veroorzaken in kleppen, leidingen en filters. Additel levert een kant-en-klare oplossing bij de ADT793 om deze zorgen te verminderen en de duurzaamheid en betrouwbaarheid te verbeteren bij het kalibreren van apparaten van klanten. Het gebruik van een automatisch vloeistofuitlaatsysteem en integratiefirmware om spoelingen tussen drukcycli mogelijk te maken om de kans op het inbrengen van verontreinigingen in het systeem verder te verminderen.
-
Pressure Specifications Specification ADT793 Pressure Range 0 to 15,000 psi (1,000 Bar) Accuracy 0.02%FS or 0.01%FS or 0.01%RD Control Stability < 0.005%FS, typically 0.003%FS Control Response Time [1] < 30 Seconds Pressure Type [2] Gauge, absolute Internal Pressure Control Modules 1 External Pressure Control Modules 1 Max Pressure Range of Internal Module 0~15,000 psi (0~1,000 Bar) Min Pressure Range of Internal Module 0~3,000 psi (0~200 Bar) Min Range of External Module 0~1,000 psi (0~70 Bar) Range Switching Mode [3] Fixed, auto Pump Source Type [4] Built-in hydraulic pump, no external pressure source required. Control Mode Fast, standard, custom Maximum Overshoot < 1%FS Maximum Load Volume <10,000 psi: Max: 80 ml, 50 ml recommend, 10,000~15,000 psi:Max: 60 ml, 35 ml recommend Contamination Prevention System (CPS) Optional Pressure Port 1/4 BSP M Built-in Reservoir Volume 800 mL External Reservoir Extension Optional Port Filter [5] Optional Media Diethylhexyl Sebacate or deionized water [1] The hydraulic pressure is tested under an external load volume 10 ml, 20% step, and the time to reach 0.005% stability. [2] Absolute pressure measurements require the optional barometer pressure module (ADT151-BP) to be installed. [3] Does not support automatic range switching between the internal control pressure module and the external control pressure module. [4] Liquid refers to Diethylhexyl Sebacate or deionized water. [5] All pressure ports are installed with 40~100 μm filters. General Specifications Specification Description Power Requirements Power supply: AC 100~240 V, 50/60 Hz Fuse: T3.15A 250V AC Maximum Power consumption: 150 W Size /Weight Chassis Size: 440(W)×133(H)×380(D) mm Rack Mount Dimensions: 3U-19” rack, Horizontal Direction Chassis weight: 20.7 kg Pressure module weight: 0.4 kg Environment Operating Ambient: 10 °C ~50 °C Storage Temperature: 5°C ~70 °C Operating humidity: 5%RH~95%RH, non-condensing Altitude (Operation): < 2000 m Ingress Protection: IP20, Indoor use only Vibration level: 2G Impact intensity: 4G Warmup Time: 15 minutes Bare Machine drop weight: 250 mm Conformity CE, UKCA Communications RS232, USB-A*2, LAN Based on USB, WIFI, Bluetooth, GPIB, Mouse, Keyboard and other peripheral components can be expanded. SCPI Command set is compatible with ADT780, PACE5000/6000, DRUCK DPI520, user customizable External drive valve port 3-channel external drive valves, green terminal connector with lock Maximum driving ability 24 V / 12 W, 30 V max One channel fixed to the fluid exhaust device, the remaining 2 channels, users can be used to control the external isolation valve I/O Alarm port 3-channel, green terminal connector with a lock Volt-Free No/Nc relay, the maximum 24 V / 0.5 A current-carrying capacity, 30 V max Pressure switch test port One channel, green terminal connector with lock Maximum load 24 V / 0.1 A 30 V max, port withstand pressure Support mechanical switch, electronic switch testing Display 7 - inch capacitive touch screen, 1280 * 800 resolution, reflective panels, black, white background, can be user selectable Communication update speed: 10 times per second Display refresh rate: 5 times per second Pressure value maximum displays: + 9999999, display digits is adjustable External pressure control module port 5 pin standard Lemo plug Connect external pressure control module Internal pressure control module port Open cabin door and the system will automatically exhaust the pressure Inside of cabin, 3 bays, from left to right including Accumulator inflation bay, pressure control module bay, barometric module bay Internal Module Specifications
The following tables provide information regarding our ADT151 modular pressure sensors that are designed to easily mount in the front bays of the ADT793 Pressure controller. Our gauge pressure (GP) and Compound pressure (CP) module accuracy specifications include linearity, hysteresis, repeatability, temperature compensation and annual drift. Both the GP and CP style gauges can be zeroed by the controller from time to time to mitigate the effect of zero drift. The specifications are valid from 15°C~35°C. We recommend that these pressure models be calibrated annually.
Model Compound Gauge pressure [1] Measurement Type Precision [2] (%FS) Accuracy [3] [4] (% FS) 1st range 2nd range ADT151-XX-GP15K (0~15000) psi/
(0~1000) bar(0~6000) psi/
(0~400) barSealed gauge pressure 0.007 (0.01) 0.01 (0.02) ADT151-XX-GP10K (0~10000) psi/
(0~700) bar(0~5000) psi/
(0~350) barADT151-XX-GP6K (-15~6000) psi/
(-1~400) bar(-15~3000) psi/
(-1~200) bar[1] The overload pressure of all pressure modules is 110% FS, and the burst pressure is 200% FS. [2] For the full-span accuracy, FS refers to the upper limit of the range – the lower limit of the range. [3] For the full-span accuracy, FS refers to the upper limit of the range - the lower limit of the range. [4] Accuracy: the error components includ linearity, hysteresis, repeatability, resolution, reference standard measurement uncertainty, annual drift, temperature compemsation, K=2 High-precision Compound Gauge Pressure Module Specification Model Gauge pressure range [1] Absolute Pressure Range [2] Measurement Type Precision [3] (%FS) Accuracy [4] (%FS) ADT151-01RD-GP15KM (0 ~15000) psi (15~15015) psi Sealed gauge pressure 0.008% rdg or 0.004% FS
whichever is greater0.01% rdg or 0.005% FS
whichever is greaterADT151-01RD-GP10KM (0 ~10000) psi (15~10015) psi ADT151-01RD-CP5KM (-15~5000) psi (0~5015) psi ADT151-01RD-CP3KM (-15~3000) psi (0~3015) psi [1] The overload pressure of all pressure modules is 110% FS, and the burst pressure is 200% FS, except for the GP15KM, which has a burst pressure of 130% FS. [2] Absolute pressure is realized by calculating the gauge pressure and using the optional barometric module [3] Precison: the error components includes linearity, hysteresis, repeatability, resolution, and temperature compemsation. [4] Accuracy: the error components includ linearity, hysteresis, repeatability, resolution, reference standard measurement uncertainty, annual drift, temperature compemsation, K=2 Barometric Specifications Model [1] Absolute Pressure Range Maximum Tolerance ADT151-BP (60~110) kPa ±22 Pa ADT151-BPH ±10 Pa [1] Additel 793 controller can be equipped with a barometric module. After inserting the barometric module, the controller can swap between gauge and absolute pressure. -
Documents and Links Additel 793 Pressure Controller Datasheet Additel 151 Digital Pressure Module Datasheet Quick Start Guide for Additel 773/783/793 Additel 773, 783, and 793 User Manual Software and Firmware Name Version Upload Date Size Additel 773/783/793 Firmware Update Tool 2.0.0.372024-04-29 79 MB Additel 9054 Module Adjustment Software 1.0.152024-01-22 3 MB
